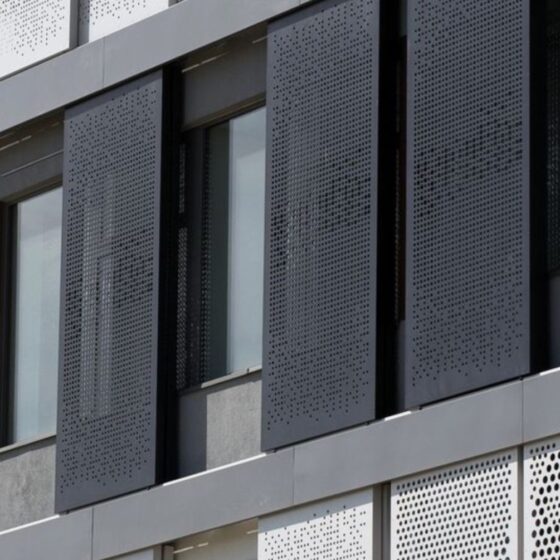

AVGFLEX SLIDING MANUAL posuvné fasádne panely, posuvné slnolamy pre fasády, posuvné okenice, pre architektonicky čisté tienenie a dynamické obvodové prvky pre fasády, balkóny, okná a dvere. Systémové riešenia AVGFLEX SLIDING s dizajnovými výplňami z hliníkových panelov, ktoré môžu byť aj perforované alebo embosované vo farebných povrchových úpravách AVG COLOR ARCHITECTURE s prémiovými kovaniami, spájajú spoľahlivú mechaniku s dizajnom „tailor-made“ pre rezidenčné aj komerčné stavby.
VÝHODY A POUŽITIE PRE SYSTEM AVGFLEX SLIDING
Variabilná architektúra: Posuvné tieniace panely, okenice, slnolamy ponúkajú fasádny dizajn a tienenie v jednom prvku. Zasúvacie fasádne panely súčasne tvoria výrazný architektonický motív všetkým domom a budovám.
Komfort & tichý chod: Variabilitu pohybu zabezpečujú presné vozíky a vodiace lišty zabezpečujú ľahké ovládanie a kultivovaný chod pri každodennom používaní. Jednokrídlové, dvojkrídlové, teleskopické a symetrické usporiadanie panelov umožňuje tieniť malé a veľké plochy.
Priestorová úspornosť: Fasádne panely, okenice sa posúvajú rovnobežne s fasádou v jednosmernom alebo teleskopickom usporiadaní.
Estetika bez kompromisov: Fasádne-flush riešenia, čisté línie a jednotný výraz fasády v zatvorenej polohe.
Odolnosť a bezpečnosť: Systémy spĺňajú príslušné normy pre exteriérové tienenie, testy životnosti a odolnosti voči vetru, dostupné sú riešenia s vyššou triedou odolnosti.
Typické aplikácie: Rodinné domy, bytové domy, administratívne budovy, retail, hotelové fasády, multifunkčné haly | ako tienenie, vizuálny filter, privátne clony na lodžiách, tieniace a bezpečnostné prvky na prízemiach.
KREATÍVNA VÍZIA & AVGFLEX SLIDING MANUÁL

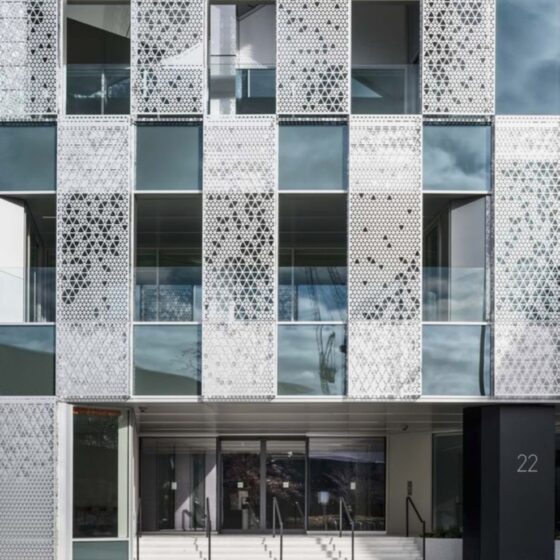

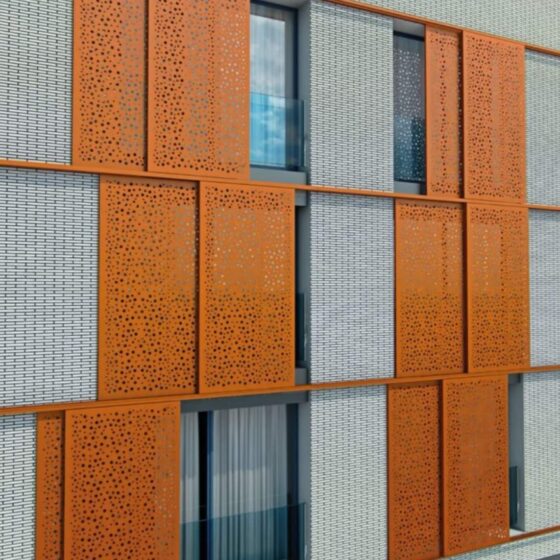

AVGFLEX SLIDING MANUÁL fasádne panely, okenice tvoria dynamický „živý plášť“ budovy: cez deň regulujú slnko, večer fasádu odľahčujú perforovaným svetelným rastrom. Kombináciou plných a perforovaných výplní, reliéfnych (embosovaných) vzorov a farieb vytvárame na mieru identitu objektu – od minimalistickej až po výrazne dekorovanú. V režime otvorenia sa panely kompaktne „odsunú“ mimo výhľad v zavretí nadviažu na rytmus fasády.
ZÁKLADNÉ TECHNICKÉ INFORMÁCIE

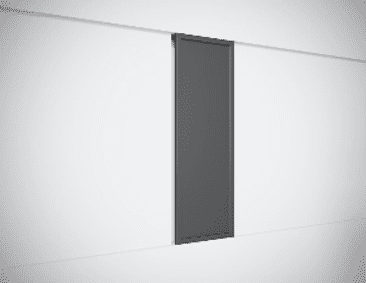

Jednokrídlový posuv
Symetrický posuv (single 2 panely/krídla & double 4 panely/krídla)

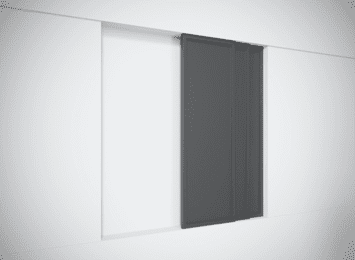

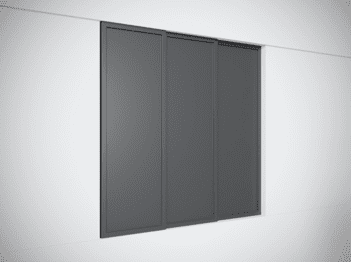

Teleskopický posuv 2-3-4
Systém AVGFLEX SLIDING MANUAL
(manuálne ovládanie)
- Inštalačné situácie: úplne otváranie
- Výška panelu/krídla: max. 3200 mm | výšku nad 3200 mm nutné konzultovať
- Šírka panelu/krídla: jednokrídlový posuv min. 400 – max. 3750 mm | symetrický posuv SINGLE min. 500 mm – max. 1500 mm symetrický posuv DOUBLE min. 550 mm – max. 1000 mm | teleskopický posuv 2 panely min. 550 mm – max. 1200 mm | teleskopický posuv 3 panely min. 550-650 mm – max. 1200 mm | teleskopický posuv 4 panely min. 550-650 mm – max. 1200 mm
- Max. hmotnosť panelu/krídla: do ~60 kg s plynulým, jednoručným ovládaním vďaka UV-stabilným kladkám s klznými ložiskami | dostupné aj ľahšie verzie
- Max hrúbka panelu/krídla: 28 mm – 40 mm
- Max. šírka systému: 7500 mm
- Max. plocha systému: 14,70 m²
- Spoľahlivosť: materiály odolné voči korózii
- Materiál panelu/krídla: hliník s povrchovou úpravou AVG COLOR ARCHITECTRURE
- Montáž: montáž na strop alebo preklad, voliteľne s uhlovým profilom pre nástenné kotvenie, pohon a koľajnica môžu byť prekryté krycím profilom pre čistý architektonický detail
- Konfigurácie:
- jednokrídlový posuv
- symetrický synchrónny posuv SINGLE 2 krídel
- symetrický synchrónny posuv DOUBLE 4 krídel
- teleskopický posuv 2 – 3 – 4 krídel, ktoré sa pohybujú súčasne, ideálne pre veľké fasádne otvory
* uvažované a plánované projektové riešenie konzultujte s technickým oddelením AVG METAL
Príklady inštalácie systému AVGFLEX SLIDING MANUAL
(manuálne ovládanie)

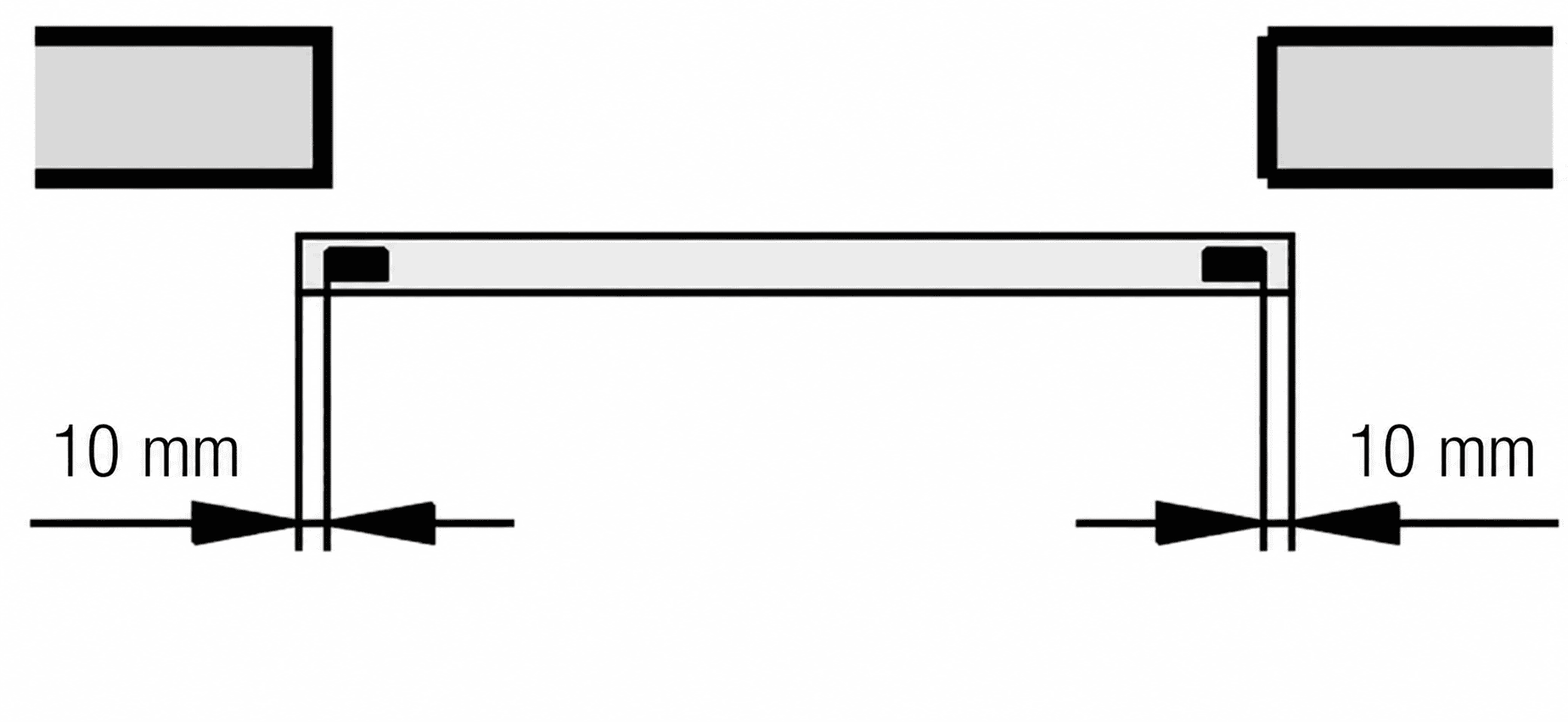

Jednokrídlový posuv
Základné schémy AVGFLEX SLIDING MANUÁL pre jednokrídlové posuvy

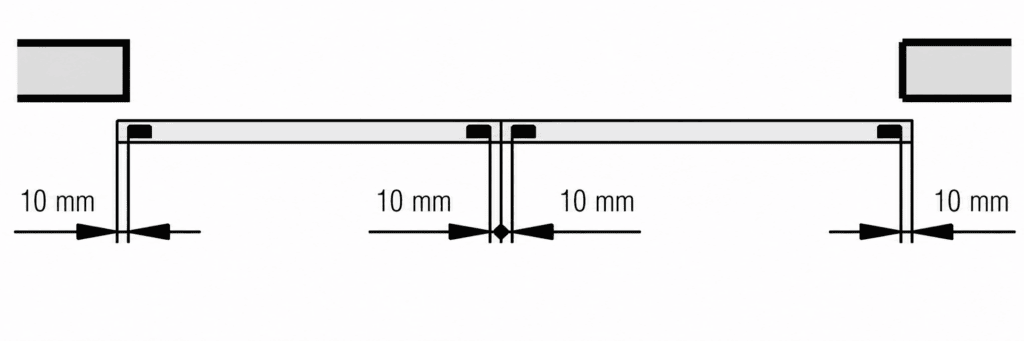

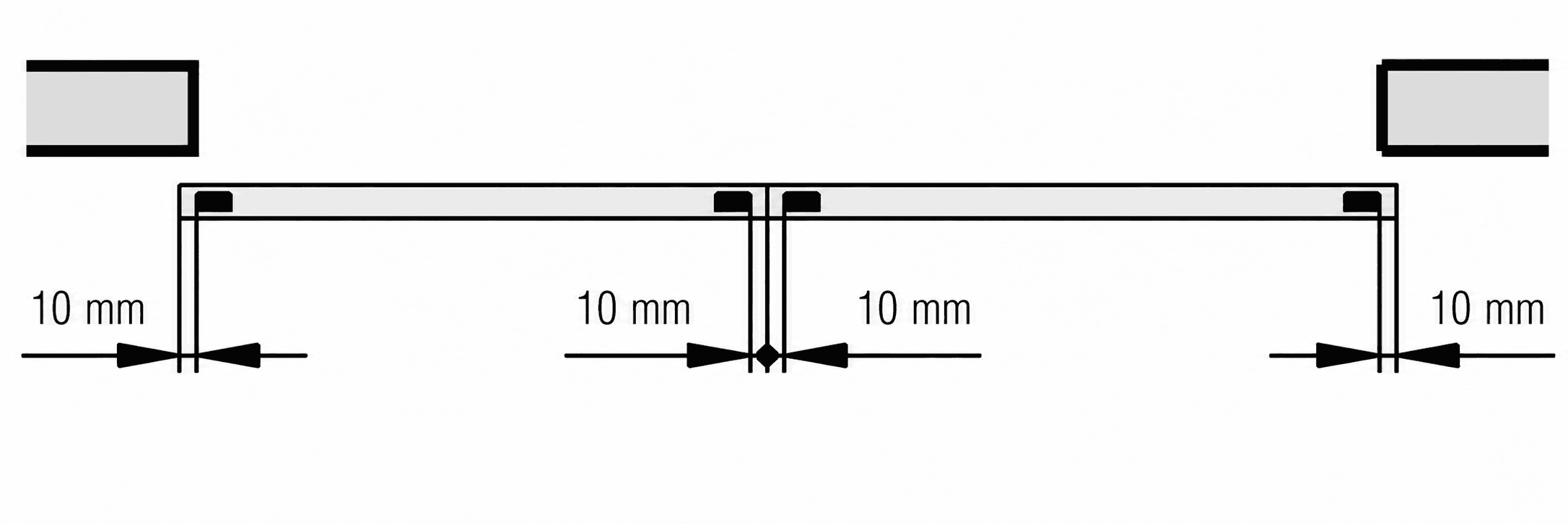

Symetrický posuv SINGLE
Základné schémy AVGFLEX SLIDING MANUÁL pre symetrické posuvy SINGLE

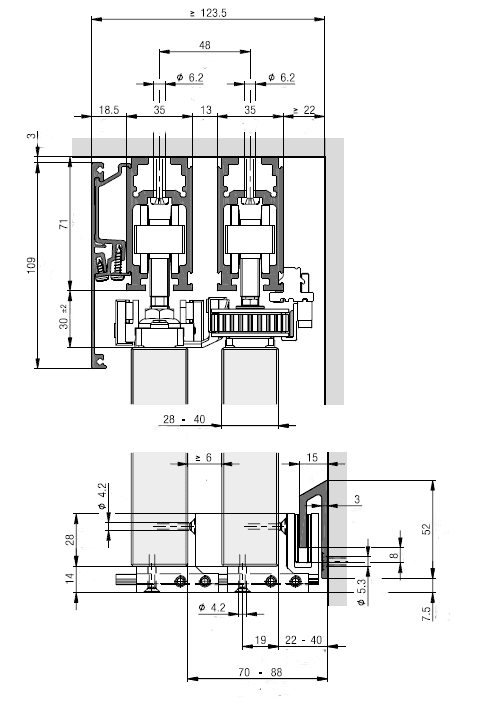

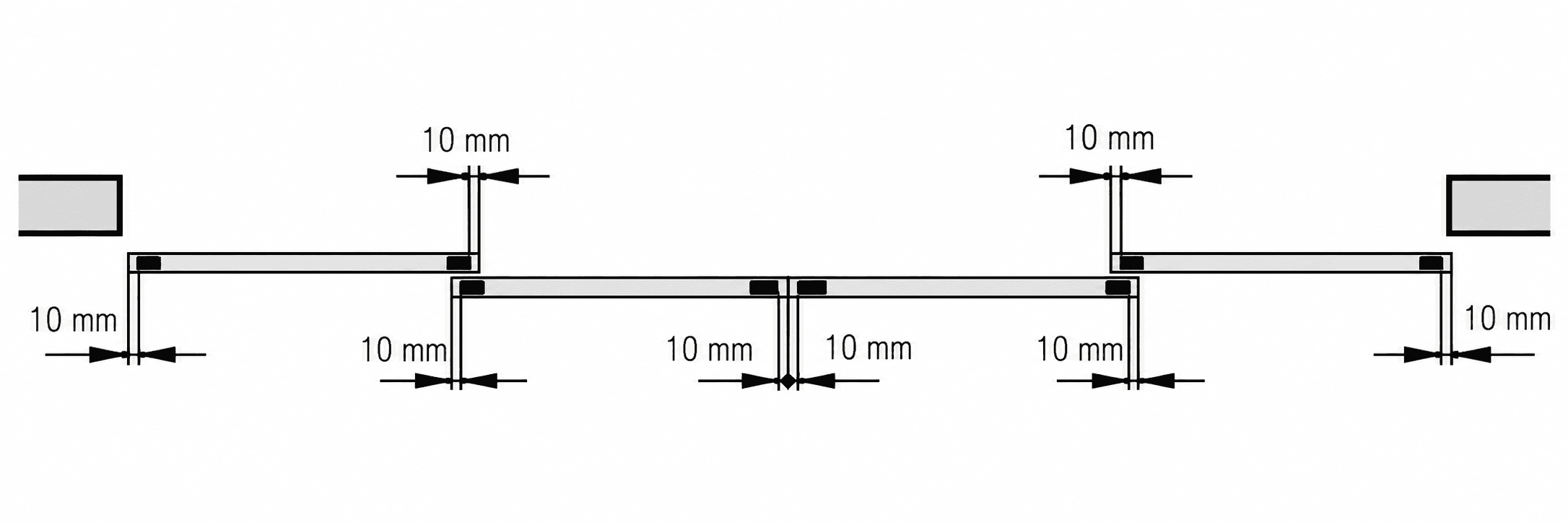

Symetrický posuv DOUBLE

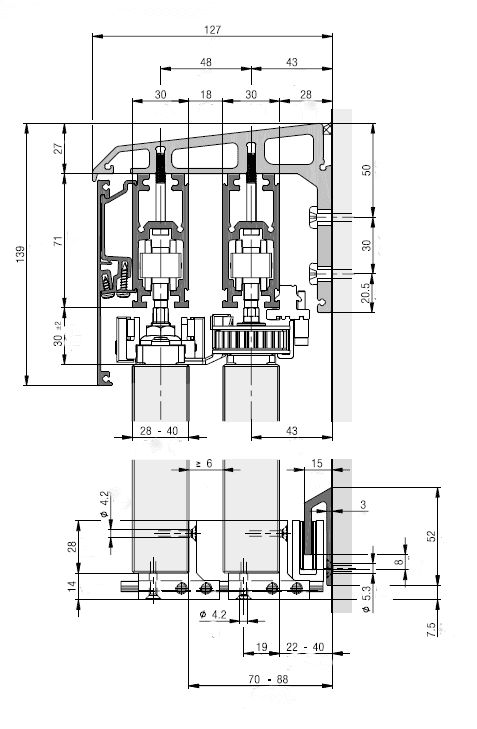

Základné schémy AVGFLEX SLIDING MANUÁL pre symetrické posuvy DOUBLE

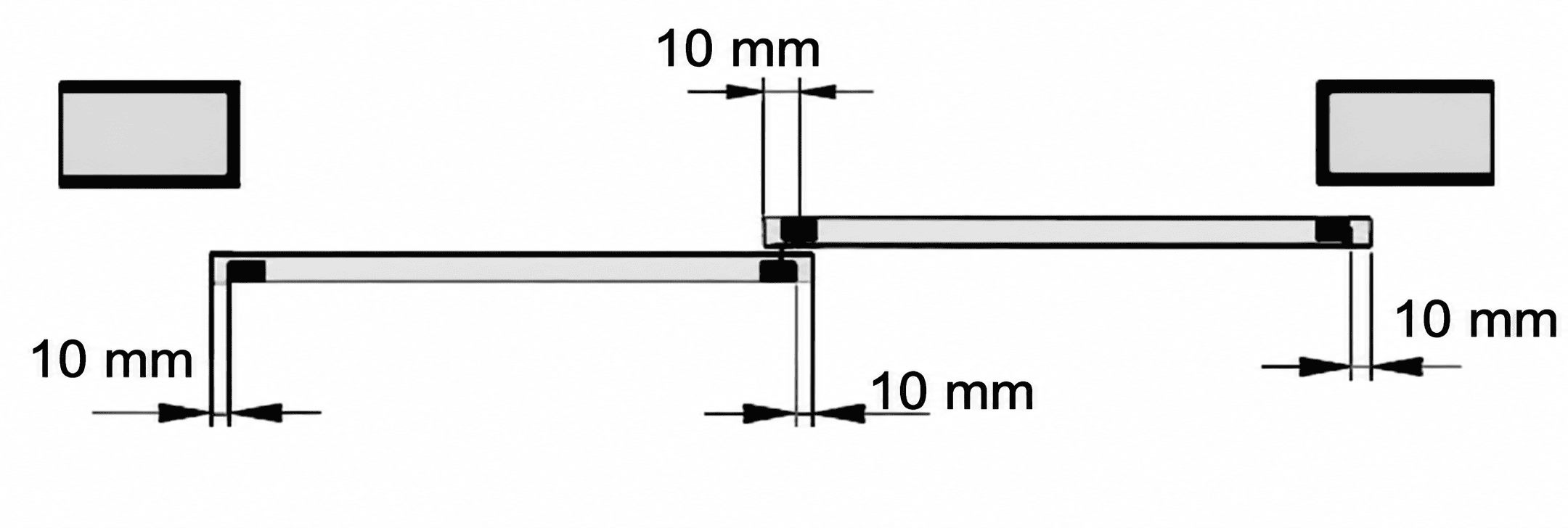

Teleskopický posuv 2

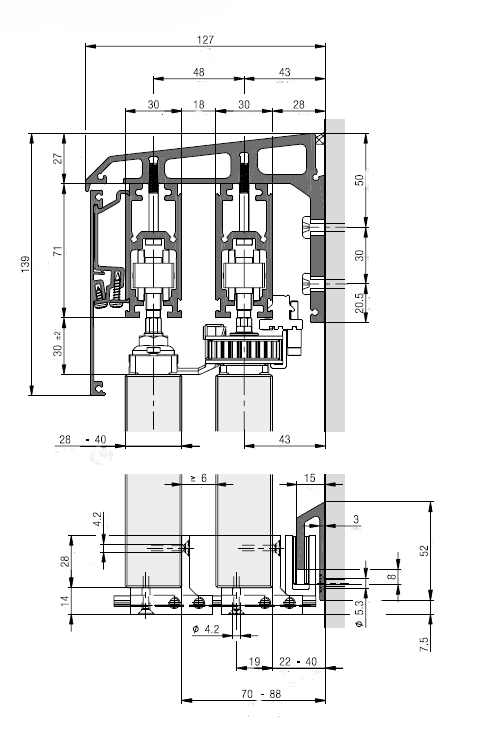

Základné schémy AVGFLEX SLIDING MANUÁL pre teleskopické posuvy 2

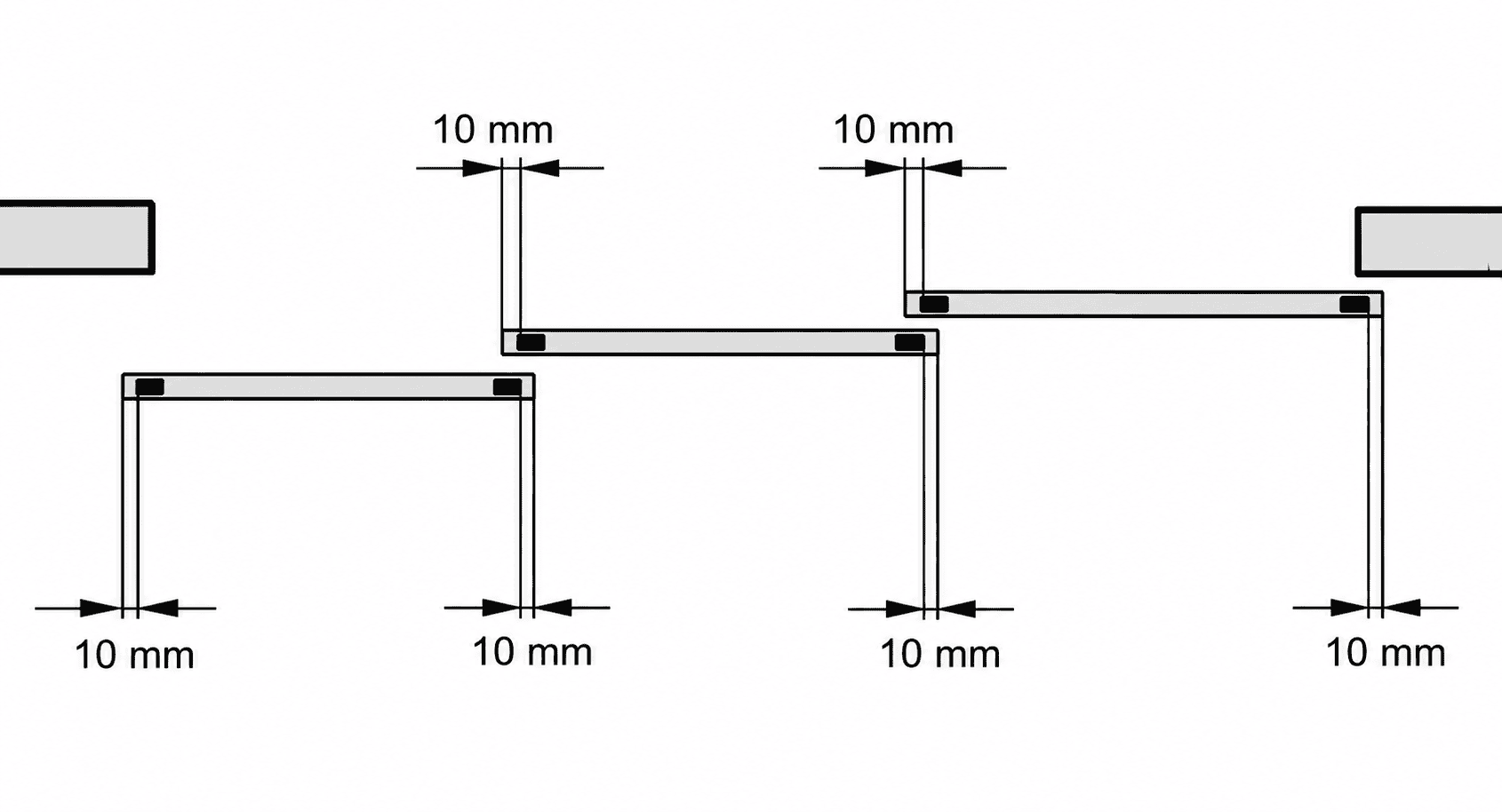

Teleskopický posuv 3

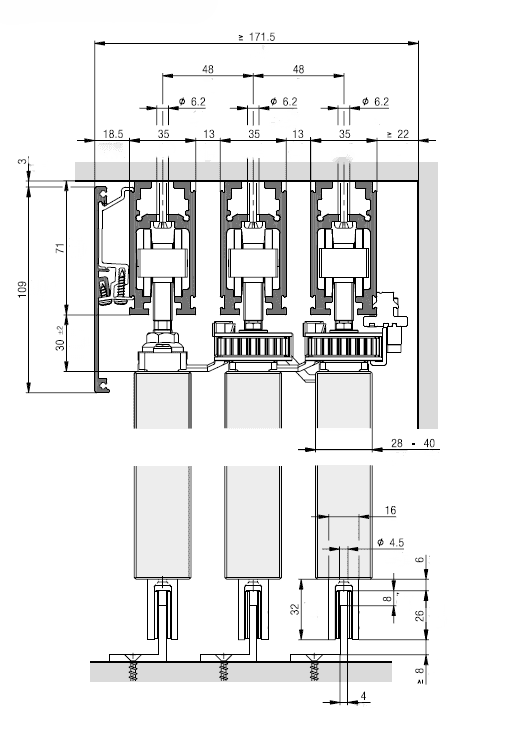

Základné schémy AVGFLEX SLIDING MANUÁL pre teleskopické posuvy 3

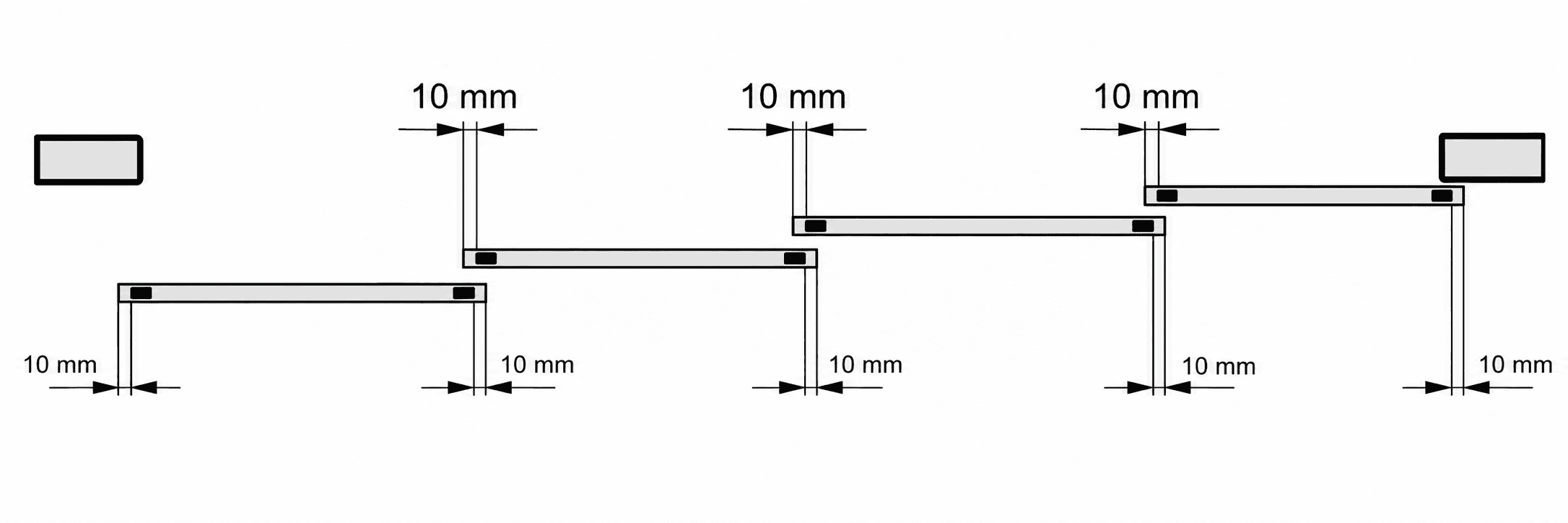

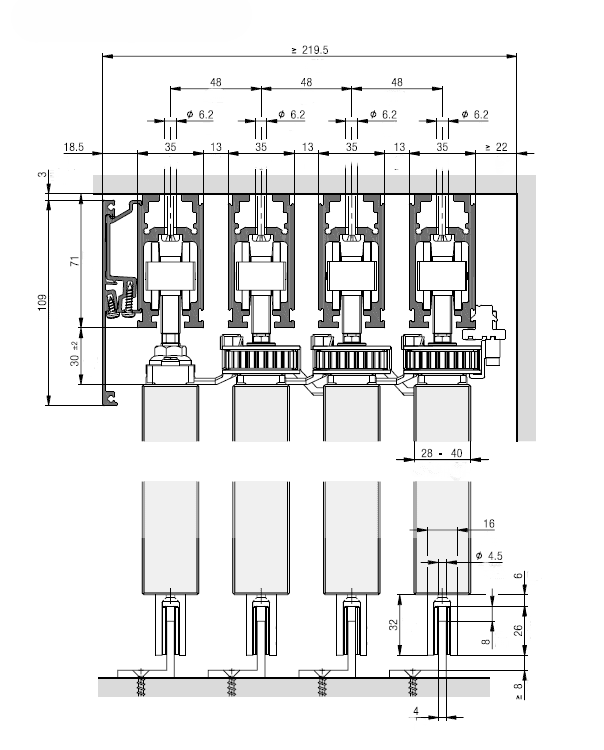

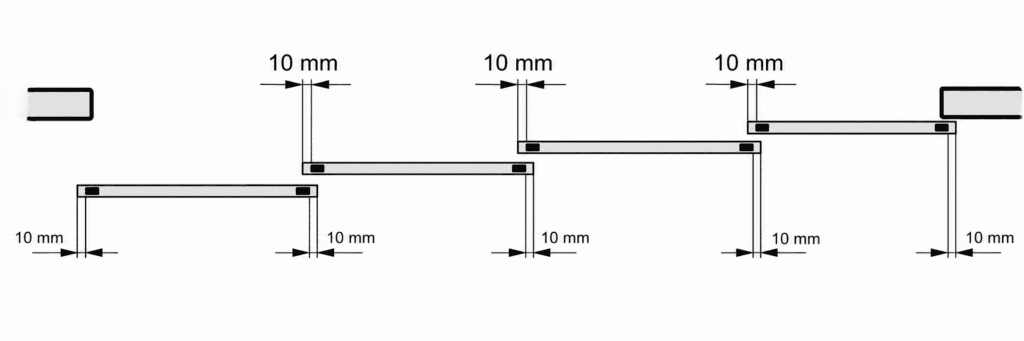

Teleskopický posuv 4
Základné schémy AVGFLEX SLIDING MANUÁL pre teleskopické posuvy 4
Kde sa používa AVGFLEX SLIDING?
terasy, balkóny, okná
bytové domy
rodinné domy
hotely a reštaurácie
obchodné centrá
verejné budovy
kancelárske budovy
športové haly
multifunkčné haly
všade tam kde je potrebné spojiť funkčnosť a dizajn
NÁVRHY A TECHNICKÉ RIEŠENIA
Panely | krídla | okenice: Originálny dizajn môže byť voliteľný s rôznymi perforáciami alebo aj s obrazovými motívmi.
Integrácia do fasády: Hliníkové posuvné tieniace panely | krídla | okenice je možné integrovať do prevetrávaných fasád (façade-flush) .
Kovanie: Kompletné „on-building“ kovanie (horné koľajnice, vodiace lišty, pojazdové vozíky, pánty, dorazy, vodiace elementy spodného vedenia) dodáva AVGFLEX podľa veľkosti otvorov, požadovaného komfortu a architektúry fasády.
Statika & vietor: Pri návrhu zohľadňujeme rozmery krídiel, veternú oblasť stavby a pri veľkých plochách navrhujeme rozdelenie do sekcií a optimalizáciu parkovania balíka.
Ovládanie: Manuálne alebo motorické/automatické s možnosťou riadenia cez BMS/SMART (po dohode).
MATERIÁL
Hliníkové výplne AVGFLEX: Všetky výplne panelov | krídiel | harmonikové okenice vyrábame z hliníka – ako plné panely | kazety, alebo rámové riešenia s vložkou, alebo perforované a embosované panely | kazety. Voľba hrúbok, výstuh a perforácií, prelisov vychádza z rozmerov a zaťaženia.
Povrchová úprava: Farebné úpravy podľa AVG COLOR ARCHITECTURE powder coating, jemné štruktúry, metalické efekty, špeciálne dekory, dostupné kombinácie „dual-tone“ pre líc/rub. Pozri palety a vzorkovníky AVG COLOR ARCHITECTURE
Špeciálne materiály: Skladacie dverné krídla, okenice, panely | kazety alebo fasády môžeme na požiadanie po technickej konzultácii vyrobiť aj z materiálov nerez – corten – aluzinok-pozinkovaná oceľ – hliník stucco – oceľ magnelis
POŽIARNA ODOLNOSŤ A1 Fasádne hliníkové panely | kazety AVG METAL majú požiarnu klasifikáciu s označením A1 alebo A2. Najvyššou požiadavkou na požiarnu bezpečnosť všetkých stavieb je ochrana ľudského života. Bezpečnostnou a technickou požiadavkou požiarnej ochrany budov je zabezpečenie stavebných konštrukcií pred šírením požiaru. Ďalšou požiadavkou požiarnej bezpečnosti budov je ochrana majetku a zabránenie šírenia požiaru.
INTEGRÁCIA S FASÁDOU
Systém AVGFLEX SLIDING MANUAL slnolamy, posuvné tieniace panely, okenice môžu byť navrhnuté tak, aby sa dali integrovať do kovovej predsadenej fasády AVG METAL. Vďaka tomu je možné dosiahnuť jednotný architektonický výraz naprieč celou budovou od pevných fasádnych prvkov až po zasúvacie fasádne panely.
Posuvné okenice, harmonikové fasádne panely, AVGFLEX SLIDING MANUAL, môžu byť vyrobené v rovnakom materiálovom, farebnom a perforovanom vyhotovení ako fasádne kazety, lamely či dizajnové profily AVG METAL. Výsledkom je fasáda, ktorá pôsobí kompaktným a esteticky koherentným dojmom, pričom pohyblivé časti sú vizuálne nerozoznateľné od pevných panelov, kým sa neotvoria.
Architekti a investori tak získavajú možnosť vytvoriť „živú fasádu“, ktorá reaguje na svetelné podmienky, súkromie a prevádzku budovy.
Pohyb hliníkových panelov/ krídel/ okeníc AVGFLEX SLIDING MANUAL dokáže meniť výraz budovy počas dňa a to od minimalistickej monolitickej plochy po otvorenú, vzdušnú štruktúru s výraznými perforáciami a tieňovou hrou.
Systém AVGFLEX SLIDING MANUAL umožňuje investorom, zákazníkom, architektom a projektantom navrhovať budovy, kde sa technológia stáva dizajnom a kde sú tieniace prvky nielen funkčné, ale aj esteticky rovnocenné s fasádnym obkladom.
FARBY A POVRCHOVÉ ÚPRAVY
Ponúkame kompletné portfólio farieb a efektov pre kovové fasády, obklady, dverné krídla, harmonikové okenice, hladké/matné, jemná štruktúra, metalíza, špeciálne kolekcie a imitácie materiálov. Všetky povrchy sú vhodné do exteriéru alebo interiéru a môžeme ich dodať podľa požiadavky zákazníka alebo architekta.
INDIVIDUÁLNA PERFORÁCIA
AVGFLEX SLIDING MANUÁL zasúvacie tieniace panely, okenice z hliníka môžu mať voliteľnú perforáciu (štandardné rastre, gradienty, písmo/logo, piktogramy, obrazové motívy) aj embosované vzory pre plastickú hru svetla a tieňa. Perforácie optimalizujeme na rovnováhu medzi prievzdušnosťou, tienením a tuhosťou panelu/krídla, na želanie pripravíme protosériu. Výrobná a dizajnová logika AVGFLEX SLIDING MANUÁL môže byť kompatibilná s návrhom kovových fasád alebo perforovaných fasád, kde môžeme zachovať jednotný výraz naprieč obvodovým plášťom budovy.
| AVG KRUHOVÁ PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
2, 4, 5, 6, 8, 10, 12, 15, 18, 20, 25, 28, 30, 35, 40, 45, 50, 60, 80 |
|
Individuál |
na požiadanie | ≤ 200 |
| AVG ŠTVORCOVÁ PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
5×5 | 6×6 | 8×8 | 10×10 | 15×15 | 18×18 | 20×20 | 25×25 | 30×30 | 40×40 | 50×50 |
|
Individuál |
na požiadanie | ≤ 300×300 |
| AVG OBDĹŽNIKOVÁ PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer šírka x dĺžka (mm) |
|
|
Štandard |
10×20 | 20×30 | 30×60 | 40×80 | 50×120 |
|
Individuál |
na požiadanie | ≤ 200×500 |
| AVG MOON PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer šírka x dĺžka (mm) |
|
|
Štandard |
13×85 |
|
Individuál |
na požiadanie | 100×300 |
| AVG CROSS PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
20×20 | 25×25 | 30×30 |
|
Individuál |
na požiadanie |
| AVG WAVE PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer šírka x dĺžka (mm) |
|
|
Štandard |
15×85 |
|
Individuál |
na požiadanie |
| AVG TRIANGLE PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
20×20×20 | 30×30×30 | 59×59×59 | 70×70×70 | 80×80×80 | 100×100×100 |
|
Individuál |
na požiadanie |
| AVG HEXAGON PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
40, 45, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požiadanie | ≤ 200 |
| AVG BUBBLE EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
25, 50, 70 |
|
Individuál |
na požiadanie | ≤80 |
|
Hĺbka (mm) |
3–6 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív – negatív |
| AVG TRIANGLE EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
59×59×59 |
|
Hĺbka (mm) |
3–6 (podľa hrúbky materiálu) |
|
Orientácia |
negatív – pozitív |
| AVG SQUARE EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
20×20 | 40×40 |
|
Individuál |
na požiadanie | ≤80×80 |
|
Hĺbka (mm) |
0,5–2,5 (podľa hrúbky materiálu) |
|
Orientácia |
negatív – pozitív |
| AVG CIRCULAR EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
20, 40 |
|
Individuál |
na požiadanie | ≤80 |
|
Hĺbka (mm) |
0,5–2,5 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív – negatív |
