AVG NOVA H
Kovové kazety AVG NOVA ponúkajú projektom moderný dizajn a vzhľad. Kovové fasádne obklady, kazety a panely AVG NOVA, môžu byť použité pre exteriér alebo interiér. Obkladové kazety a panely z kovu AVG NOVA, môžu byť vyrobené v rôznych voliteľných rozmeroch (dĺžka x výška x hĺbka) pre horizontálne kladenie typ H, vertikálne kladenie typ V alebo s individuálnym tvarom a dizajnom typ X.
Fasádne kazety a obkladové panely AVG NOVA môžu byť vyrobené s originálnou dizajnovou perforáciou, embosovanými vzormi, ktoré je možné spolu kombinovať.
HORIZONTÁLNE KLADENIE
VERTIKÁLNE KLADENIE
NEPRAVIDELNÉ KLADENIE HORIZONTÁLNE
NEPRAVIDELNÉ KLADENIE
VERTIKÁLNE

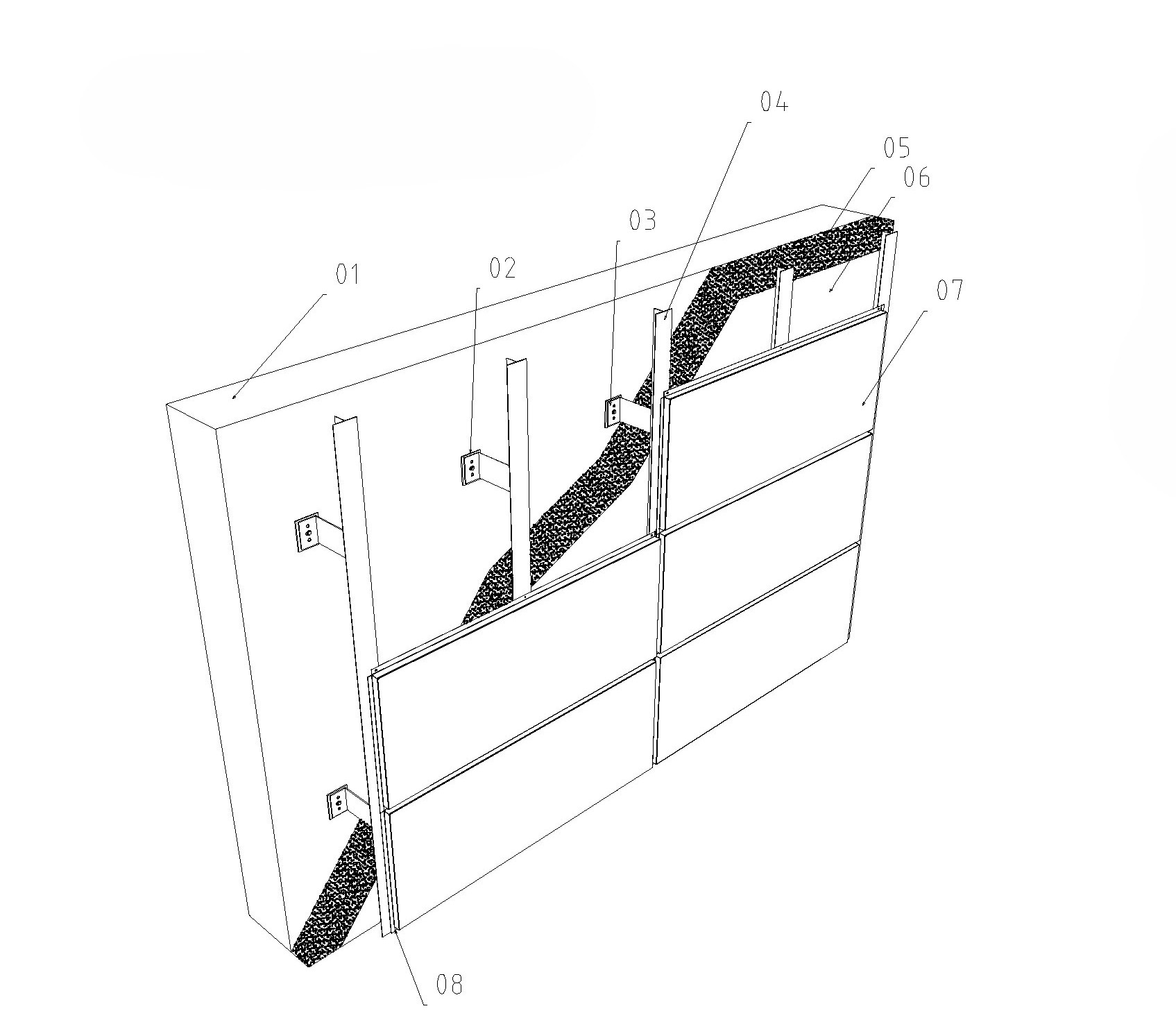

- 01 stena
- 02 termostop podložka
- 03 konzola
- 04 AVG profil T
- 05 tepelná izolácia
- 06 difúzna ochranná hydroizolačná fólia
- 07 kovový obklad AVG METAL
- 08 štartovací profil
Kovový obklad AVG METAL sa montuje na kovovú podkonštrukciu (hliník, pozinkovaná oceľ, iná), ktorá je obvykle upevnená do obvodovej steny.
Na obvodovej stene môže byť umiestnená tepelná izolácia rôznej hrúbky. Medzi tepelnou izoláciou a kovovým obkladom sa odporúča zachovať medzipriestor približne 40 mm až 70 mm.

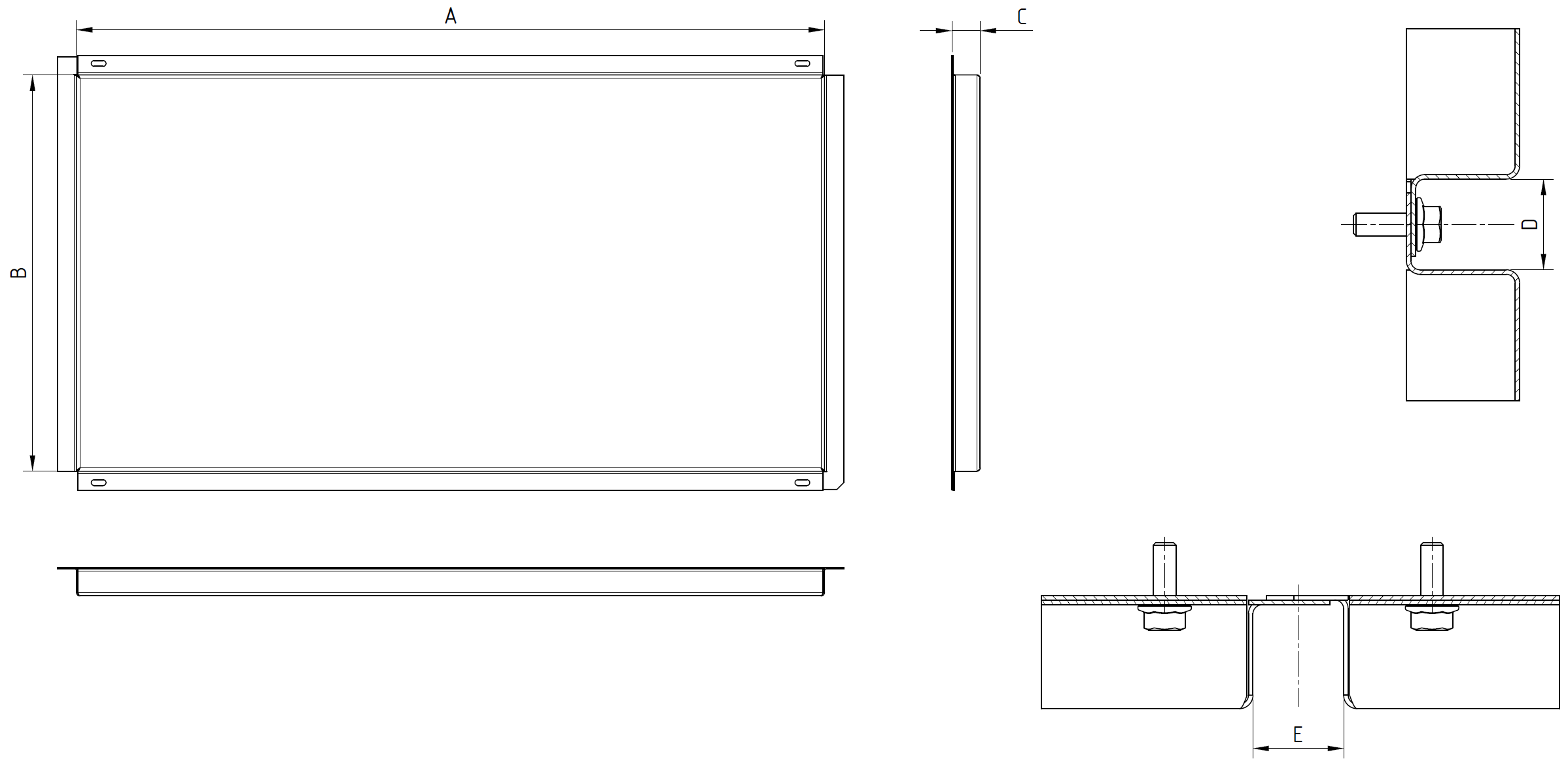

| TYP | AVG NOVA H |
|---|---|
|
KLADENIE |
H = horizontálne | + kombinované s typom AVG NOVA V, AVG NOVA X |
|
ROZMERY (mm) |
iné rozmery a úpravy AVG NOVA H na požiadanie |
|
DĹŽKA A |
300 – 3900 | 6000* |
|
CELKOVÁ DĹŽKA VÝROBKU |
A + 2x E |
|
CELKOVÁ KRYCIA DĹŽKA |
A + E |
|
VÝŠKA B |
100 – 1000 | 1400* |
|
CELKOVÁ VÝŠKA VÝROBKU |
B + 2x D |
|
CELKOVÁ KRYCIA VÝŠKA |
B + D |
|
HĹBKA C |
15 – 20 – 25 – 30 | 35* – 65* |
|
VERTIKÁLNA ŠPÁRA E |
15 – 20 – 25 – 30 | 35* – 65* |
|
HORIZONTÁLNA ŠPÁRA D |
15 – 20 – 25 – 30 | 35* – 65* |
|
PERFORÁCIA | OTVORY |
kruh | ovál | elipsa | vlna | štvorec | obdĺžnik | šesťuholník | kríž | trojuholník | individuálne vzory + kombinácie s embosovaním | obrazová perforácia |
|
OTVORENÁ PLOCHA |
≤ 70% | perforácia |
|
EMBOSOVANIE – PRIESTOROVÉ VZORY |
kruh | štvorec | obdĺžnik | trojuholník | pologuľa | individuálne vzory + kombinácie s perforáciami |
|
POŽIARNA KLASIFIKÁCIA |
|
|
MATERIÁL |
HLINÍK |
|
INÁ POVRCHOVÁ ÚPRAVA |
POWDER COATING | COIL COATING | NATURAL | BRUSHED | INÉ |
|
INÝ MATERIÁL* |
OCEĽ | ALUZINC | COR-TEN | MEĎ | NEREZ |
|
POUŽITIE |
FASÁDY | INTERIÉROVÉ OBKLADY | STROPNÉ PODHĽADY | DELIACE STENY | BALKÓNOVÉ VÝPLNE A PLOTY |
|
POZNÁMKA |
AVG METAL vám poradí a pomôže s výberom výrobkov a systémov pre váš projekt. Môžeme pre vás navrhnúť a vyrobiť aj individuálne riešenie. |
|
* uvažované a plánované projektové riešenie konzultujte s technickým oddelením AVG METAL |
|
A1 | A2 | nehorľavéPRELAMOVANIE
AVG CENTER VALLEY
Symetrické jednolomové prelamovanie so stredovým zapustením.
Plocha prvku je zalomená smerom do jedného centrálneho bodu, čím vzniká čistý a technicky presný V-profil.
AVG CENTER RIDGE
Symetrické jednolomové prelamovanie so stredovým vrcholom.
Plocha prvku je zalomená smerom do centrálneho vystúpeného hrebeňa, čím vzniká výraznejší architektonický akcent.
AVG DOUBLE FOLD
Symetrické viaclomové prelamovanie s jedným stredovým vrcholom a dvomi bočnými zalomeniami.
Oproti jednoduchému jednolomovému prelamovaniu pôsobí technickejšie, vytvára bohatší svetelno-tieňový efekt a zvyšuje konštrukčnú tuhosť prvku.
AVG ZIG-ZAG FOLD
Rytmické viaclomové prelamovanie s opakovaným zalomením po celej šírke prvku.
Profil je tvorený sústavou pravidelne sa opakujúcich lomov, ktoré vytvárajú výrazný technický a dekoratívny charakter.
FARBY AVG POWDER COATING
- AVG 9002 – BIELO ŠEDÁ
- AVG 9010 – BIELA
- AVG 9006 – STRIEBORNÁ METALICKÁ
- AVG 9007 – TMAVÁ STRIEBORNÁ METALICKÁ
- AVG 7016 – TMAVÁ ŠEDÁ - ANTRACIT
- AVG 9005 – ČIERNA
- AVG 3000 – ČERVENÁ
- AVG 5010 – MODRÁ
- AVG 6011 – ZELENÁ
- AVG 6018 – ZELENÁ
- AVG 3009 – TEHLOVO ČERVENÁ
- AVG 1003 – ŽLTÁ
- AVG 8014 – TMAVÁ HNEDÁ
- AVG 2004 – ORANŽOVÁ
Farebnú úpravu kovových profilov AVG je potrebné konzultovať. V prípade, že vám nevyhovujú farby v základnej ponuke, môžete si vybrať z extra širokej ponuky farieb AVG ACHITECTURE COLOR & INDUSTRY.
Orientačná hmotnosť PLECHY | PANELY | KAZETY
| HLINÍK | ALUMINIUM | PERFORÁCIA | OTVORENÁ PLOCHA (%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Hrúbka materiálu |
0% |
10% |
20% |
30% |
40% |
50% |
60% |
|||
|
HMOTNOSŤ VÝROBKU (kg/m2) |
||||||||||
|
1,00 mm |
2,71 |
2,41 |
2,13 |
1,85 |
1,61 |
1,32 |
1,08 |
|||
|
1,50 mm |
4,07 |
3,62 |
3,19 |
2,78 |
2,41 |
1,98 |
1,62 |
|||
|
2,00 mm |
5,42 |
4,83 |
4,26 |
3,71 |
3,22 |
2,64 |
2,16 |
|||
|
2,50 mm |
6,80 |
6,04 |
5,32 |
4,63 |
4,02 |
3,31 |
2,70 |
|||
|
3,00 mm |
8,13 |
7,24 |
6,32 |
5,56 |
4,82 |
3,97 |
3,23 |
|||
| OCEĽ | NEREZ | PERFORÁCIA | OTVORENÁ PLOCHA (%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Hrúbka materiálu |
0% |
10% |
20% |
30% |
40% |
50% |
60% |
|||
|
HMOTNOSŤ VÝROBKU (kg/m2) |
||||||||||
|
0,80 mm |
6,28 |
5,58 |
4,92 |
4,28 |
3,72 |
3,06 |
2,49 |
|||
|
1,00 mm |
7,85 |
6,98 |
6,15 |
5,35 |
4,64 |
3,82 |
3,12 |
|||
|
1,20 mm |
9,42 |
8,37 |
7,38 |
6,42 |
5,57 |
4,58 |
3,74 |
|||
|
1,50 mm |
11,80 |
10,46 |
9,22 |
8,03 |
6,97 |
5,73 |
4,67 |
|||
|
2,00 mm |
15,70 |
13,95 |
12,30 |
10,71 |
9,29 |
7,64 |
6,23 |
|||
Perforácie, embosované vzory a výseky SHAPCUT
AVG METAL ponúka široké možnosti perforácií, embosovaných vzorov a výsekov SHAPCUT do kovových materiálov. Kombinujeme technickú presnosť s dizajnovou kreativitou pre exteriér aj interiér. Každý vzor a rozmer prispôsobujeme konkrétnemu projektu. Tak vznikajú architektonické riešenia, ktoré sú zároveň estetické aj funkčné.
Tieto údaje majú informatívny charakter. Rozmery a priemery perforácií, embosovaných vzorov, výsekov SHAPCUT a ich umiestnenie (poloha, rozostup) do výrobkov je potrebné konzultovať s výrobcom. Všetky perforácie, embosované vzory a výseky SHAPCUT je možné po dohode vzájomne kombinovať a takto vytvoriť rôzne vzory alebo obrazové motívy.
| AVG KRUHOVÁ PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
2, 4, 5, 6, 8, 10, 12, 15, 18, 20, 25, 28, 30, 35, 40, 45, 50, 60, 80 |
|
Individuál |
na požiadanie | ≤ 200 |
| AVG ELIPSOVÁ PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer šírka x dĺžka (mm) |
|
|
Štandard |
6×24 |
|
Individuál |
na požiadanie |
| AVG ŠTVORCOVÁ PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
5×5 | 6×6 | 8×8 | 10×10 | 15×15 | 18×18 | 20×20 | 25×25 | 30×30 | 40×40 | 50×50 |
|
Individuál |
na požiadanie | ≤ 300×300 |
| AVG OBDĹŽNIKOVÁ PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer šírka x dĺžka (mm) |
|
|
Štandard |
10×20 | 20×30 | 30×60 | 40×80 | 50×120 |
|
Individuál |
na požiadanie | ≤ 200×500 |
| AVG MOON PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer šírka x dĺžka (mm) |
|
|
Štandard |
13×85 |
|
Individuál |
na požiadanie | 100×300 |
| AVG CROSS PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
20×20 | 25×25 | 30×30 |
|
Individuál |
na požiadanie |
| AVG WAVE PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer šírka x dĺžka (mm) |
|
|
Štandard |
15×85 |
|
Individuál |
na požiadanie |
| AVG TRIANGLE PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
20×20×20 | 30×30×30 | 59×59×59 | 70×70×70 | 80×80×80 | 100×100×100 |
|
Individuál |
na požiadanie |
| AVG HEXAGON PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
40, 45, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požiadanie | ≤ 200 |
| AVG BUBBLE EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
25, 50, 70 |
|
Individuál |
na požiadanie | ≤80 |
|
Hĺbka (mm) |
3–6 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív – negatív |
| AVG TRIANGLE EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
59×59×59 |
|
Hĺbka (mm) |
3–6 (podľa hrúbky materiálu) |
|
Orientácia |
negatív – pozitív |
| AVG SQUARE EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
20×20 | 40×40 |
|
Individuál |
na požiadanie | ≤80×80 |
|
Hĺbka (mm) |
0,5–2,5 (podľa hrúbky materiálu) |
|
Orientácia |
negatív – pozitív |
| AVG CIRCULAR EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
20, 40 |
|
Individuál |
na požiadanie | ≤80 |
|
Hĺbka (mm) |
0,5–2,5 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív – negatív |
| AVG CIRCULAR SHAPCUT | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
30, 40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požiadanie | ≤200 |
|
Hĺbka (mm) |
10–40 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív |
| AVG HEXAGON SHAPCUT | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
30, 40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požiadanie | ≤200 |
|
Hĺbka (mm) |
10–40 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív |
| AVG SQUARE SHAPCUT | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
30×30 | 40×40 | 50×50 | 60×60 | 70×70 | 80×80 | 100×100 |
|
Individuál |
na požiadanie | ≤200×200 |
|
Hĺbka (mm) |
10–40 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív |
| AVG CIRCULAR INDIVIDUAL SHAPCUT | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požiadanie | ≤200 |
|
Hĺbka (mm) |
10–40 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív |
| AVG HEXAGON INDIVIDUAL SHAPCUT | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požiadanie | ≤200 |
|
Hĺbka (mm) |
10–40 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív |
