AVG METAL hliníkové profily
AVG METAL ponúka hliníkové profily pre prevetrávané fasády, kazety, lamely a panely, ktoré sa používajú pri výrobe dielcov a podkonštrukcií. Hliníkové konzoly pre odvetrané fasády a obklady zabezpečujú správne upevnenie nosných hliníkových profilov k obvodovým stenám alebo stropom.
Hliníkové konštrukcie a rošty pre odvetrané fasády a obklady ponúkajú technické a konštrukčné riešenia, ktoré zabezpečia ich funkčnosť a spoľahlivosť.
1. INŠTALÁCIA HLINÍKOVÝCH KONZOL
2. INŠTALÁCIA HLINÍKOVÝCH PROFILOV
3. INŠTALÁCIA OBKLADOV NA HLINÍKOVÉ PODKONŠTRUKCIE
Hliníkové profily
Hliníkové profily S, Z, F, L a iné sa používajú pri výrobe kaziet z hliníkových kompozitných panelov ACP alebo hliníkových plechov na konštrukčné vytvorenie spojov (pero a drážka) prípadne na ich vystuženie a riešenie nadväzujúcich detailov.

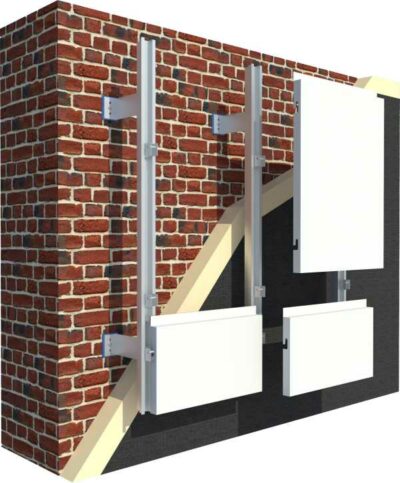

Hliníkové profily T, L a iné spolu s hliníkovými konzolami sa používajú pre vytvorenie podkonštrukcií a nosných roštov, na ktorých sú zavesené alebo pripevnené kovové fasádne systémy (kazety, dizajnové profily, lamely, panely a podobne).
Hliníkové profily vo farebných odtieňoch AVG METAL
AVG METAL ponúka všetky hliníkové profily aj vo farebnej povrchovej úprave AVG ARCHITECTURE COLOR & INDUSTRY v 15 farebných odtieňoch „štandard“ a 160 farebných odtieňoch „špeciál“.
- AVG 9002 – BIELO ŠEDÁ
- AVG 9010 – BIELA
- AVG 9006 – STRIEBORNÁ METALICKÁ
- AVG 9007 – TMAVÁ STRIEBORNÁ METALICKÁ
- AVG 7016 – TMAVÁ ŠEDÁ - ANTRACIT
- AVG 9005 – ČIERNA
- AVG 3000 – ČERVENÁ
- AVG 5010 – MODRÁ
- AVG 6011 – ZELENÁ
- AVG 6018 – ZELENÁ
- AVG 3009 – TEHLOVO ČERVENÁ
- AVG 1003 – ŽLTÁ
- AVG 8014 – TMAVÁ HNEDÁ
- AVG 2004 – ORANŽOVÁ
Farebnú úpravu hliníkových profilov a upevňovacích konzol AVG METAL je potrebné konzultovať. V prípade, že vám nevyhovujú farby v základnej ponuke, môžete si vybrať z extra širokej ponuky AVG ACHITECTURE COLOR & INDUSTRY.

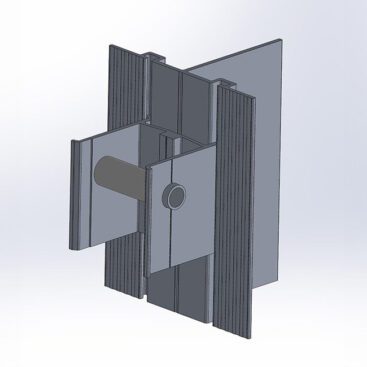

AVG T hliníkový profil s vodiacimi drážkami + AVG ALU HANGER
AVG T hliníkový profil s vodiacimi drážkami
AVG ALU HANGER
Hliníkové profily

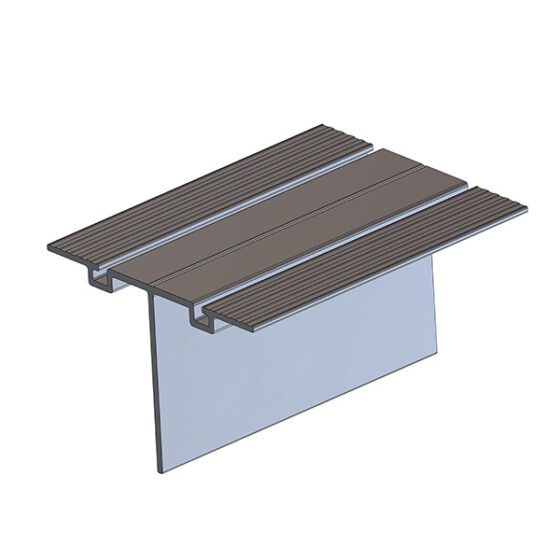

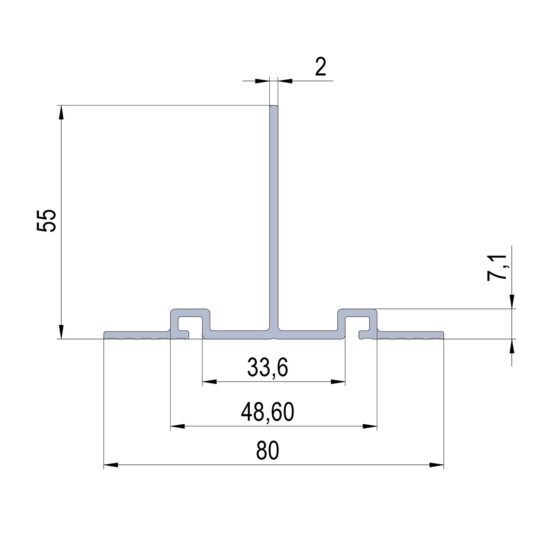

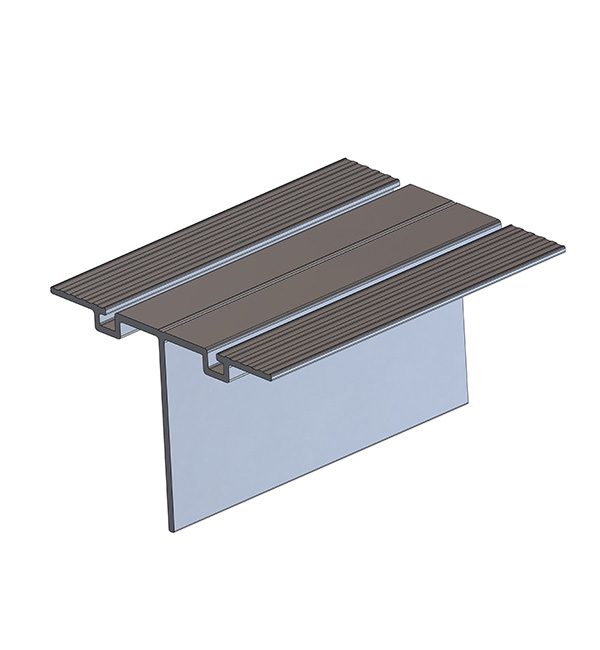

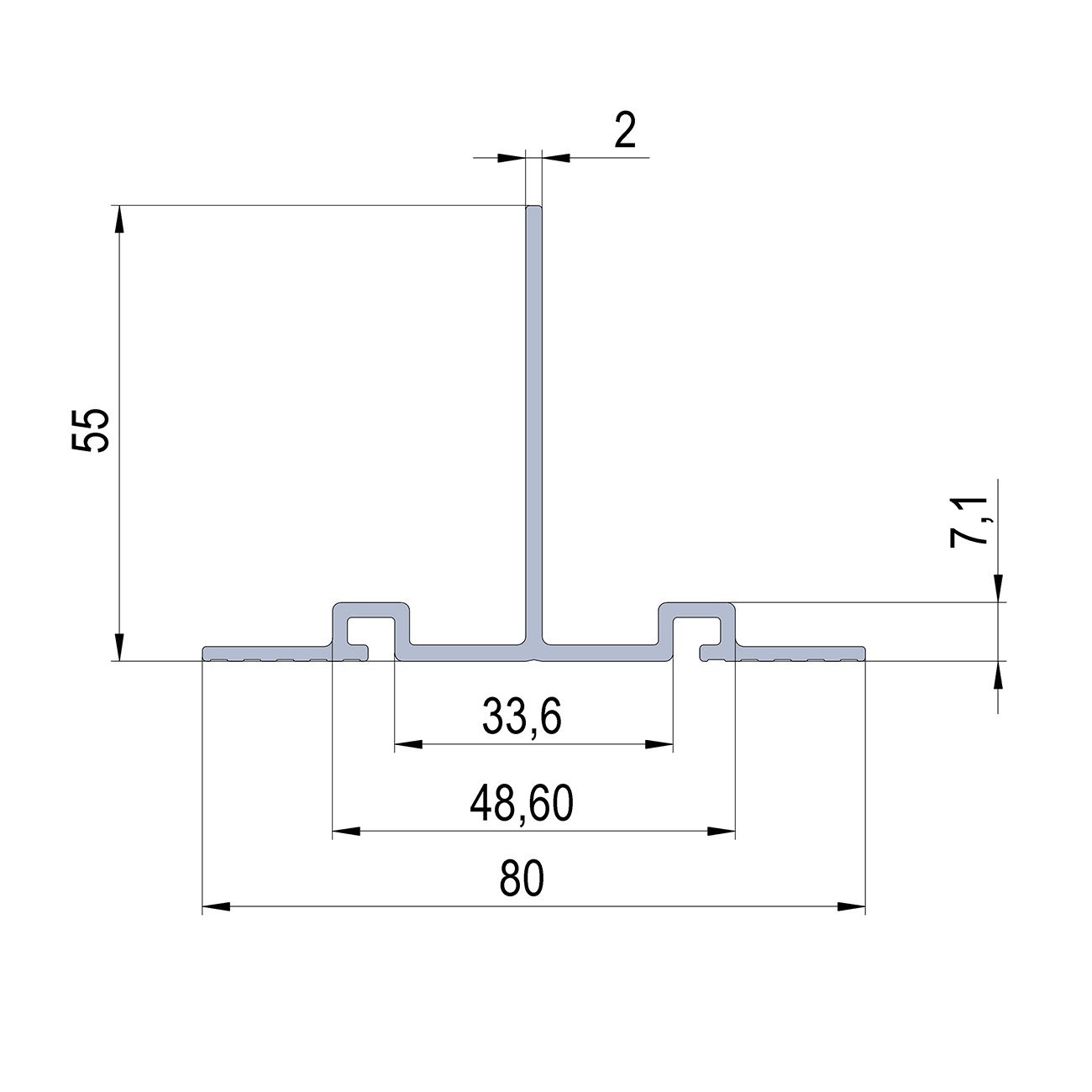

AVG T-univerzálny hliníkový profil s vodiacimi drážkami 55x80/111790
T-hliníkový univerzálny profil 55×80 / 111790 tvorí základnú časť podkonštrukcie pre inštaláciu predsadených prevetrávaných fasádnych kaziet, panelov, plechov. T-hliníkový profil 55×80/111790 sa pripevňuje k stenovým konzolám L. Môže byť namontovaný vertikálne alebo horizontálne. T-hliníkový profil je univerzálne konštrukčne navrhnutý s dvoma vodiacimi drážkami do ktorých je možné nasunúť komponent AVG ALU HANGER, ktorý je možné následne retifikovať smerom „hore a dolu“.

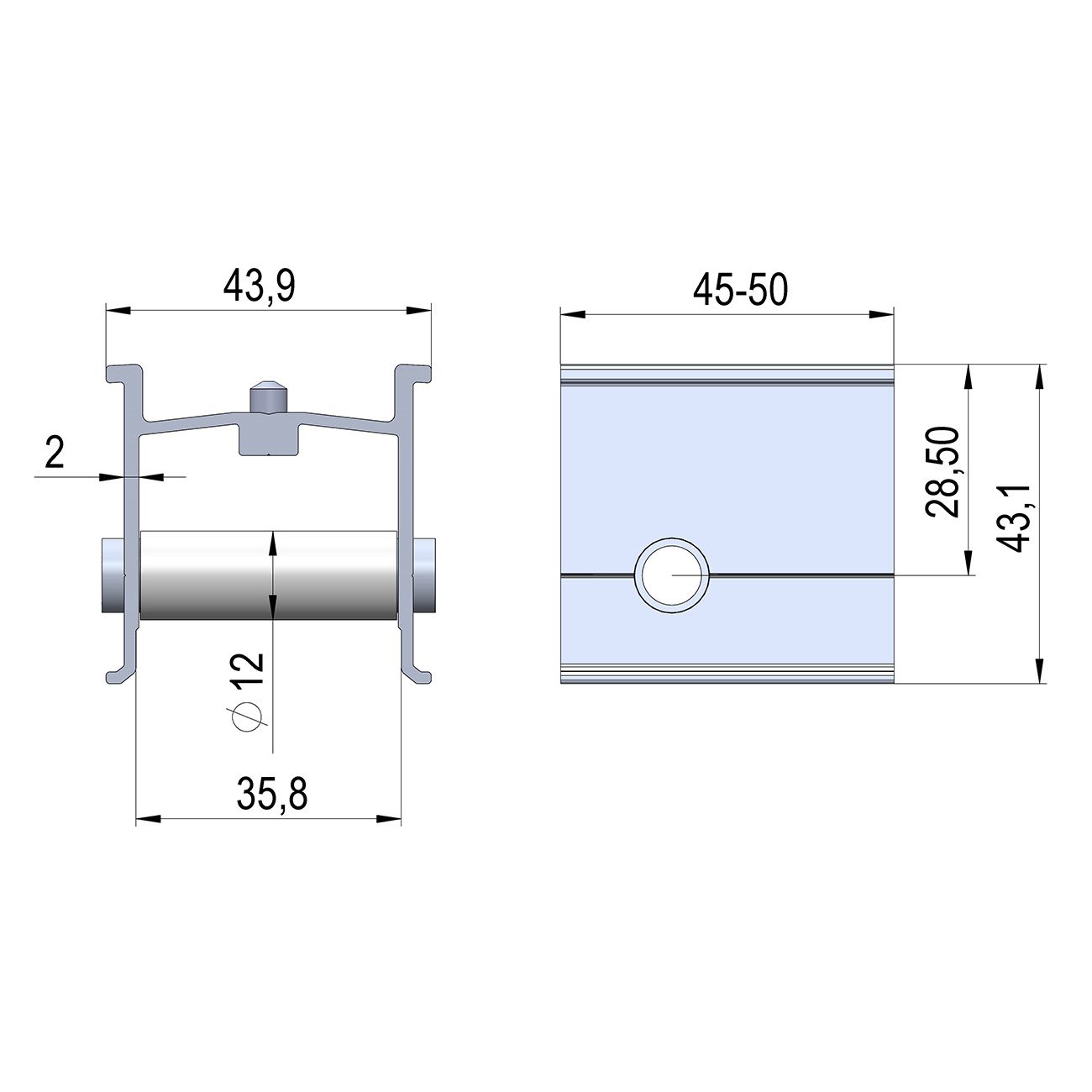

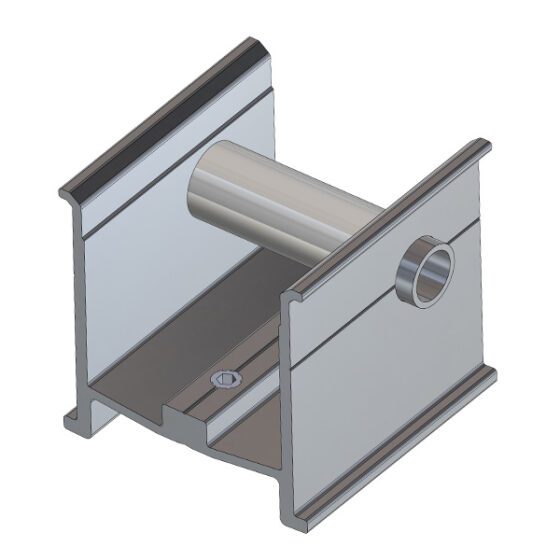

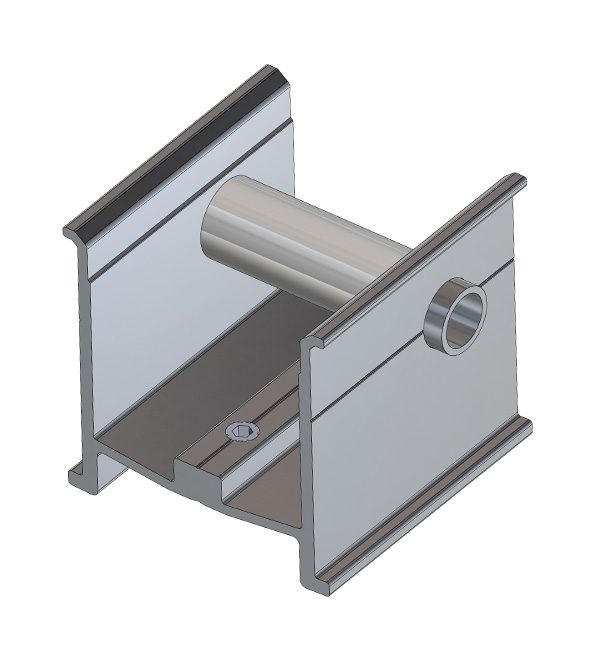

AVG ALU HANGER-hliníkový úchyt kaziet /111791
AVG ALU HANGER/111791 je hliníkový uchytávací komponent určený pre zavesenie fasádnej alebo obkladovej kazety. AVG ALU HANGER/111791 sa pripája k univerzálnemu T-profilu 55×80/111790 v ktorom sa nachádzajú dve vodiace drážky v ktorých je komponent AVG ALU HANGER/111791 možné polohovať (retifikovať) smerom „hore a dolu“.

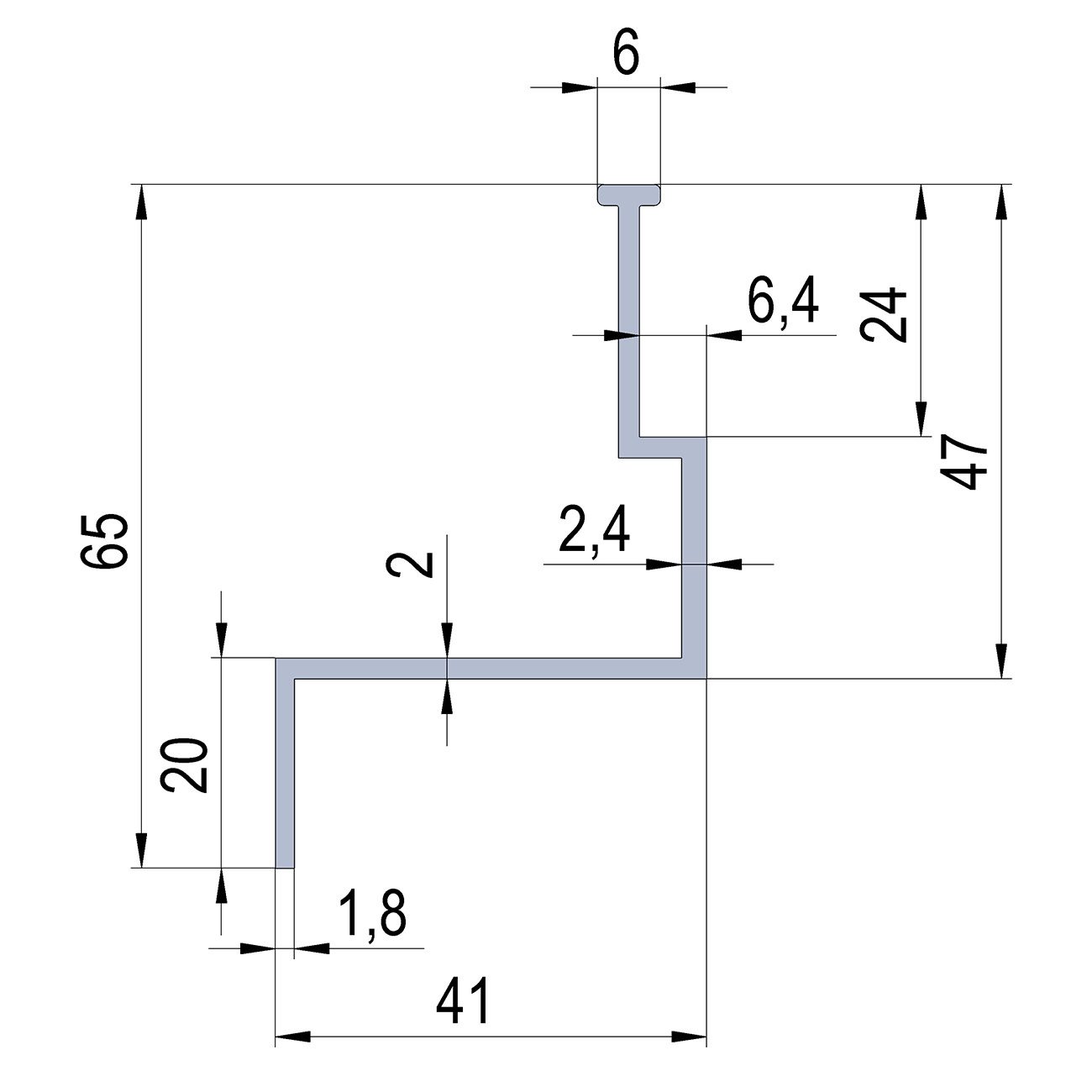

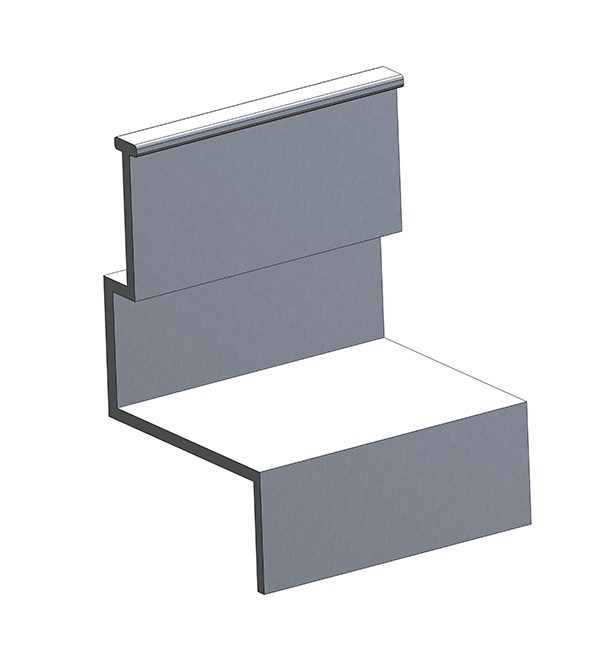

AVG Z-hliníkový profil /4820
Z-hliníkový profil/ 4820 sa používa obvykle ako prepojovací profil, ktorý je umiestnený na hornej časti kazety najmä z materiálu ACP (hliníkový kompozitný panel). Inštaláciou Z-hliníkového profilu/ 4820 do hornej časti kazety sa vytvorí spoj „pero“, ktoré sa zasunie do „drážky“ S-hliníkového profilu/ 4821.

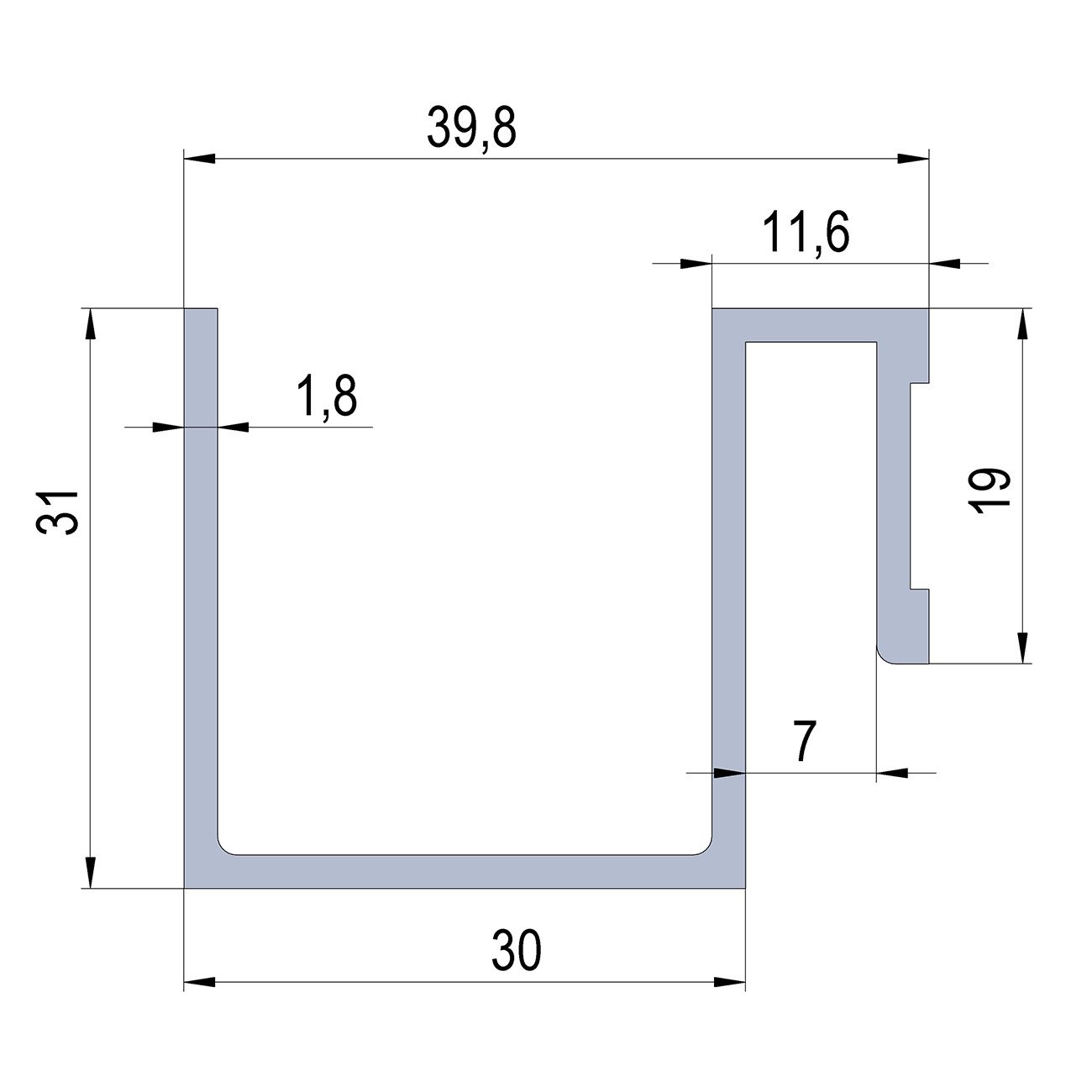

AVG S-hliníkový profil /4821
S-hliníkový profil/ 4821 sa používa obvykle ako prepojovací profil, ktorý je umiestnený v spodnej časti kazety vyrobenej z materiálu ACP (hliníkový kompozitný panel). Inštaláciou S-hliníkového profilu/4821 do spodnej časti kazety sa vytvorí spoj „drážka“, do ktorej sa zasunie „pero“ Z-hliníkového profilu/4820.

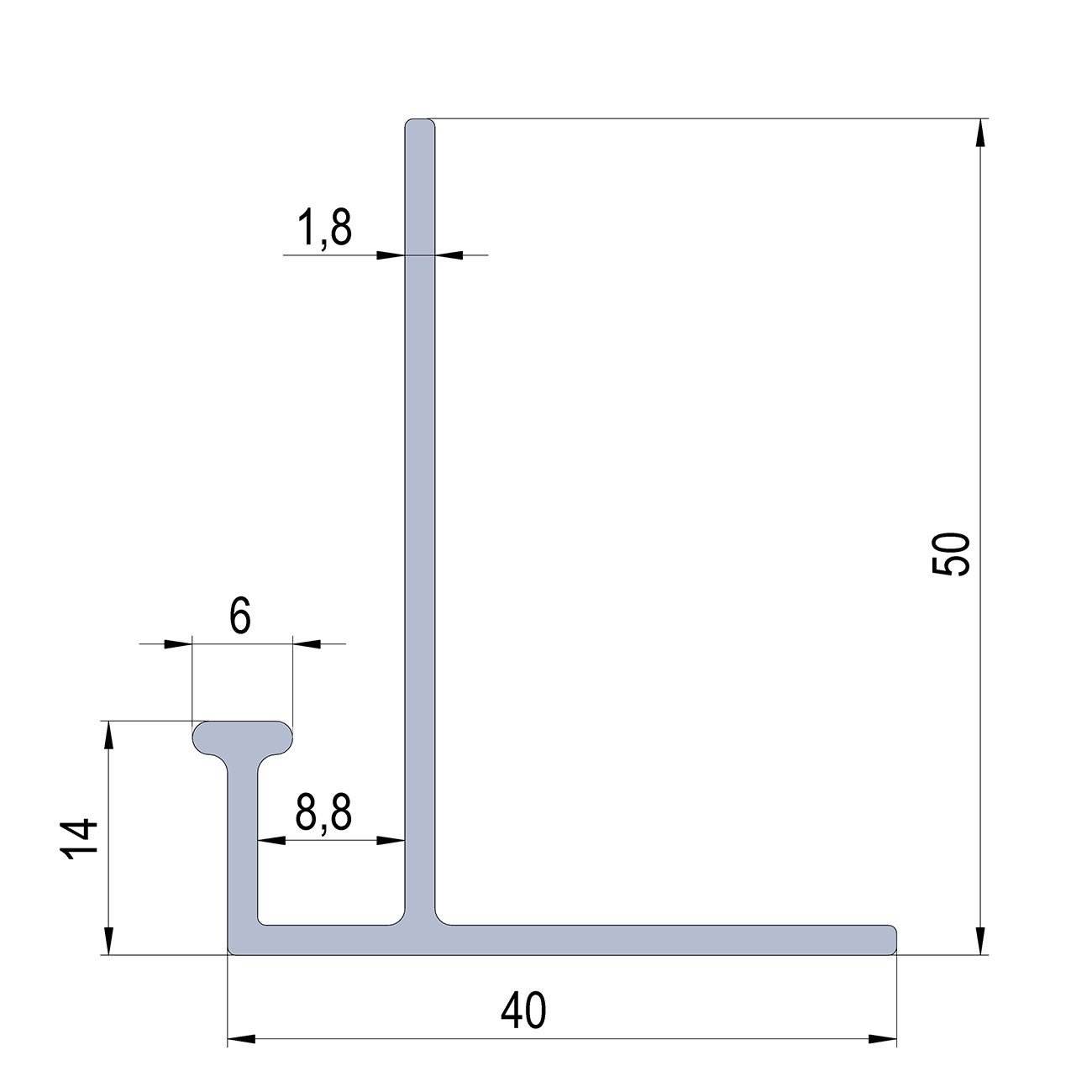

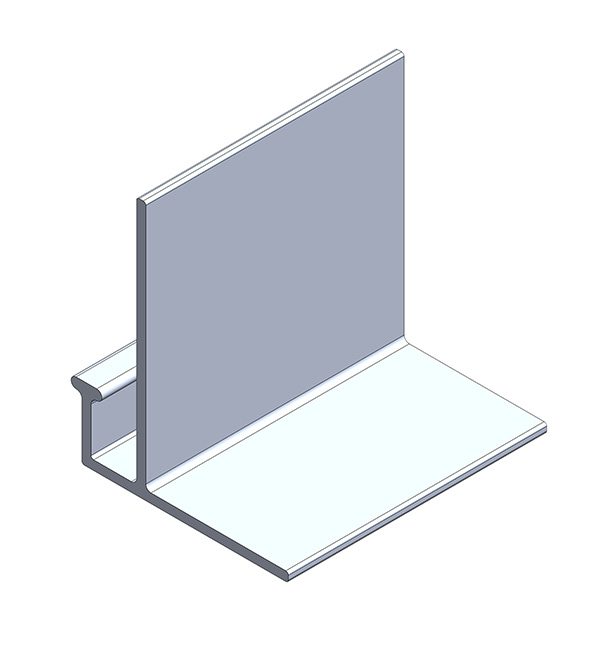

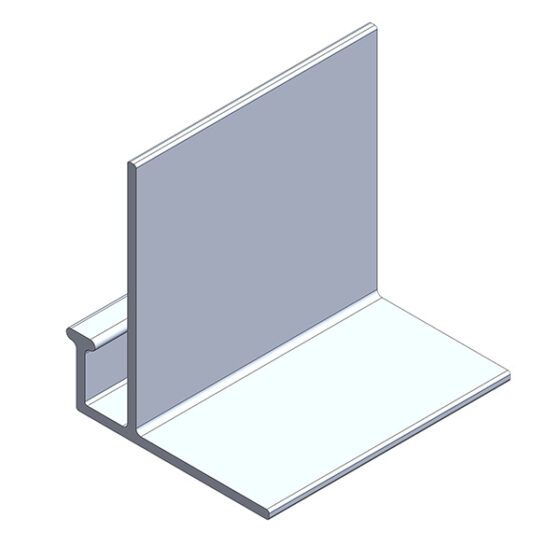

AVG L-hliníkový „štartovací“ profil /A44
L-hliníkový „štartovací“ profil/A44 je určený pre napojenie technického detailu fasádneho alebo interiérového obkladu najmä z materiálu ACP (hliníkový kompozitný panel) s nadväzujúcou konštrukciou, ktorou môže byť napríklad spodný sokel a podobne. L-hliníkový „štartovací“ profil/A44 sa obvykle montuje na inú stavebnú konštrukciu. Do „drážky“ L-hliníkový „štartovací“ profil/A44 sa zasunie časť obkladového materiálu ACP (hliníkový kompozitný panel).

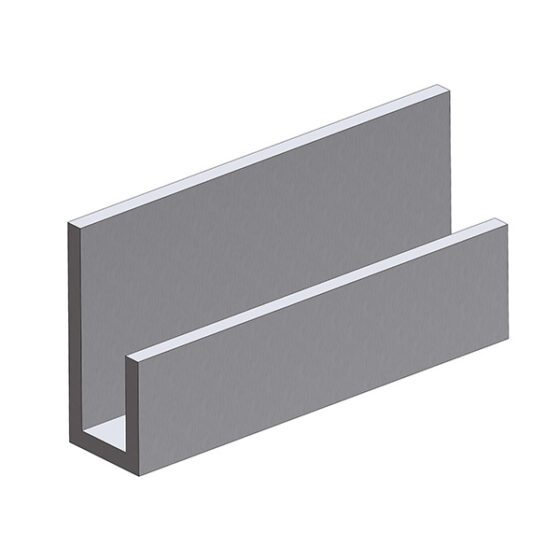

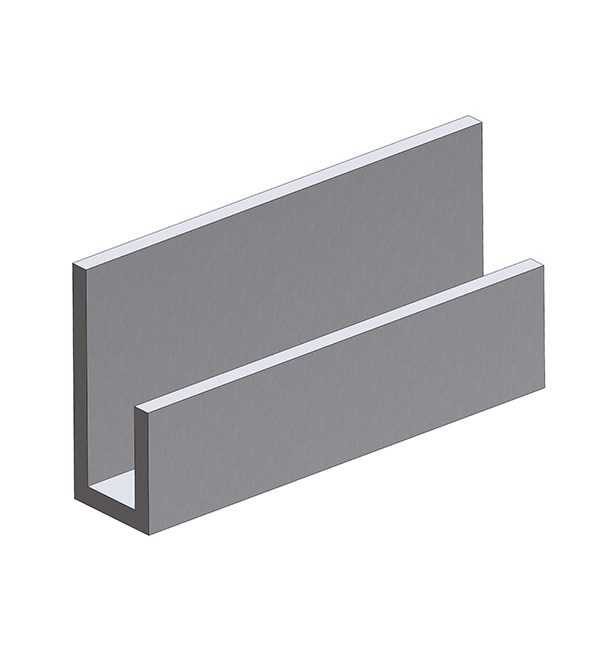

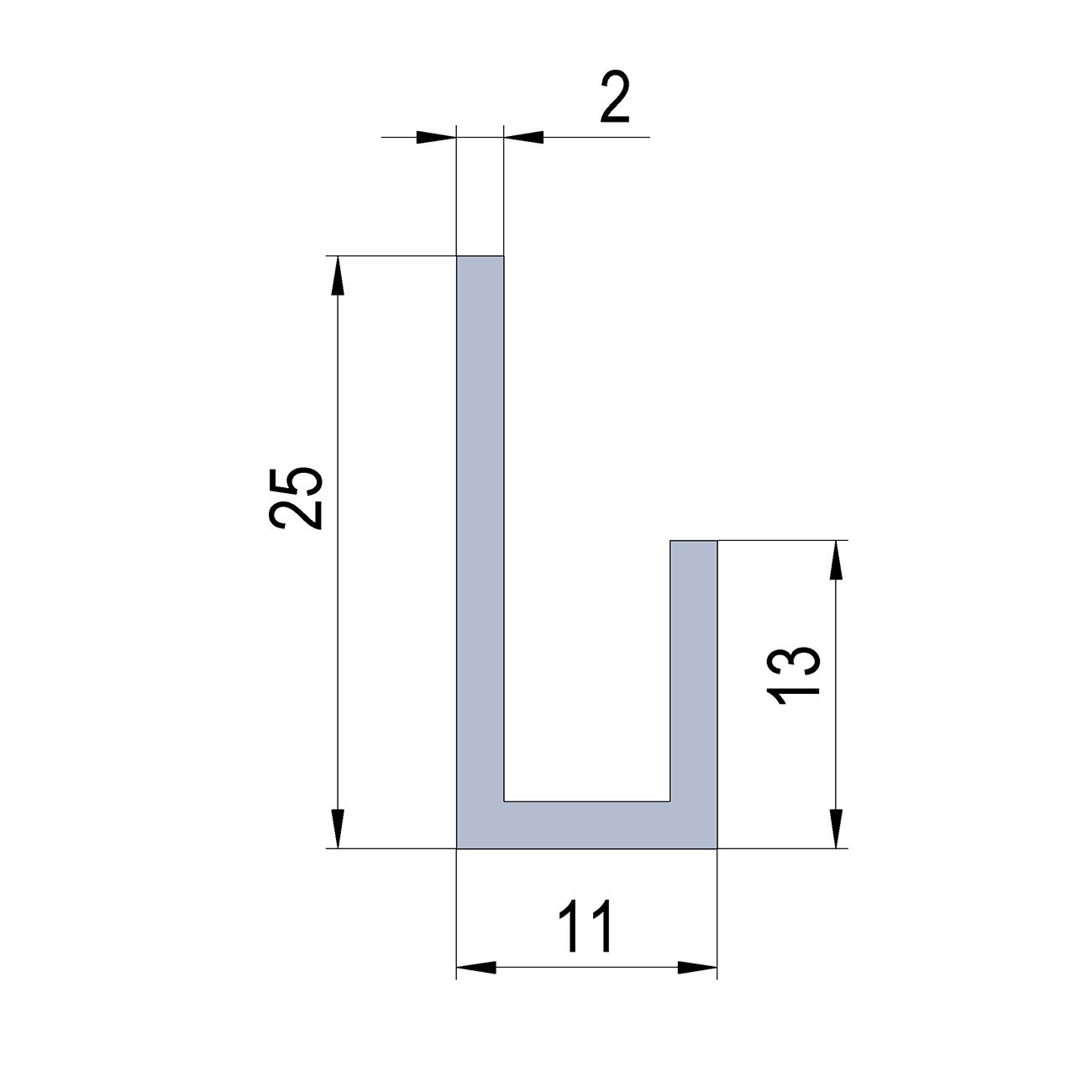

AVG J-hliníkový profil /1938
J-hliníkový profil/1938 je určený pre napojenie technického detailu fasádneho alebo interiérového obkladu najmä z materiálu ACP (hliníkový kompozitný panel) s nadväzujúcou konštrukciou, ktorou môže byť napríklad spodný sokel a podobne. J- hliníkový profil/1938 sa obvykle montuje na inú stavebnú konštrukciu. Do „drážky“ J-hliníkového profilu/1938 sa zasunie časť obkladového materiálu ACP (hliníkový kompozitný panel). „Drážku“ je možné vymedziť doplnením dodatočného materiálu.

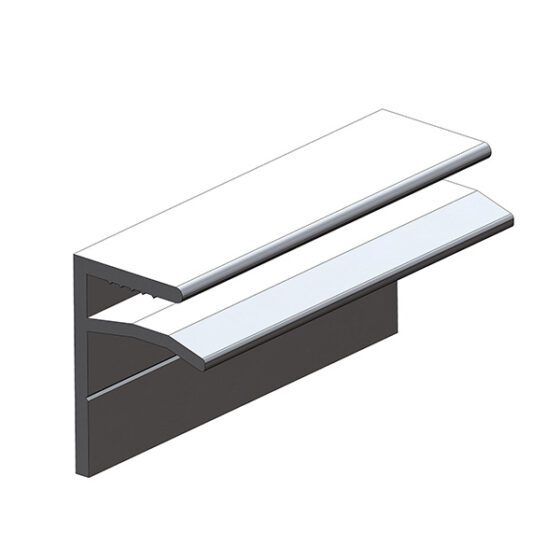

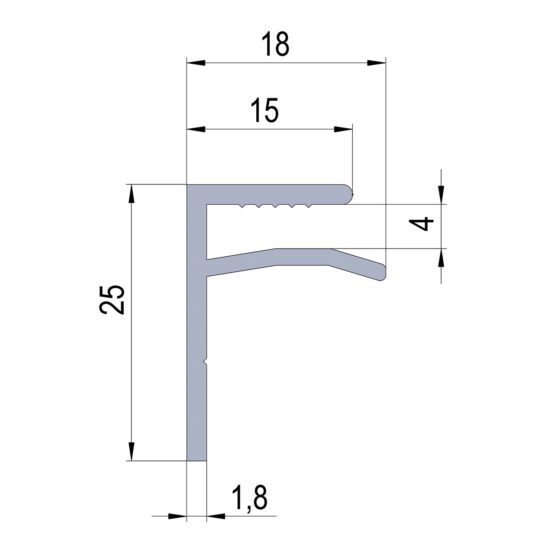

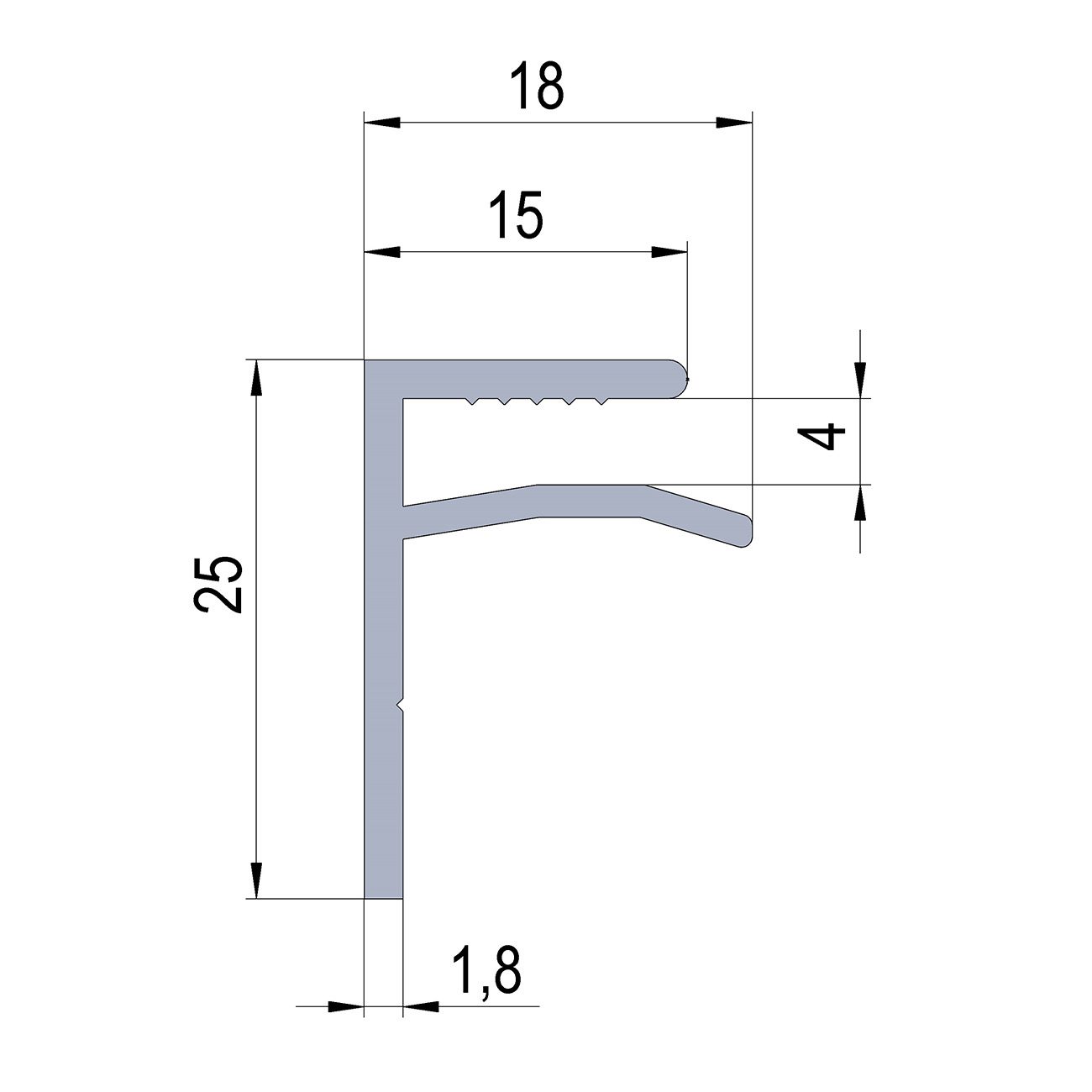

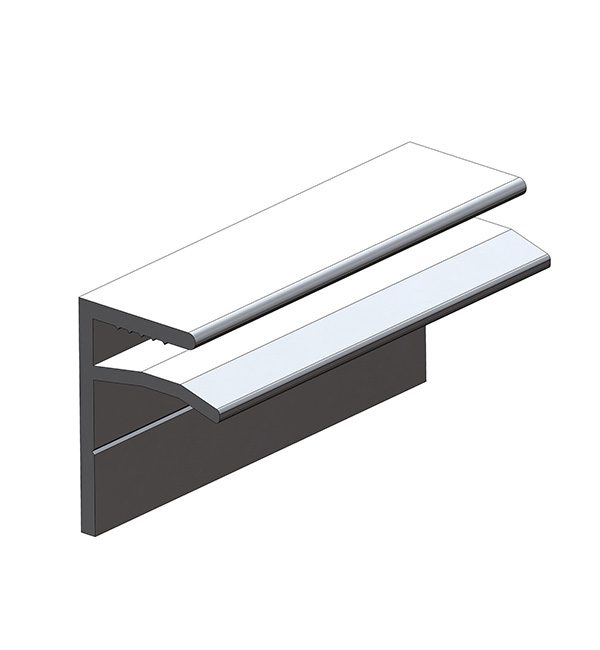

AVG F-hliníkový profil /110814
F-hliníkový profil/110814 je určený pre napojenie technického detailu fasádneho alebo interiérového obkladu vyrobeného najmä z materiálu ACP (hliníkový kompozitný panel) s nadväzujúcou konštrukciou, ktorou môže byť napríklad okno, dvere, stena, portál a podobne. F-hliníkový profil/110814 sa obvykle montuje na inú stavebnú konštrukciu. Do „drážky“ F-hliníkový profil/110814 sa zasunie časť obkladového materiálu ACP (hliníkový kompozitný panel).

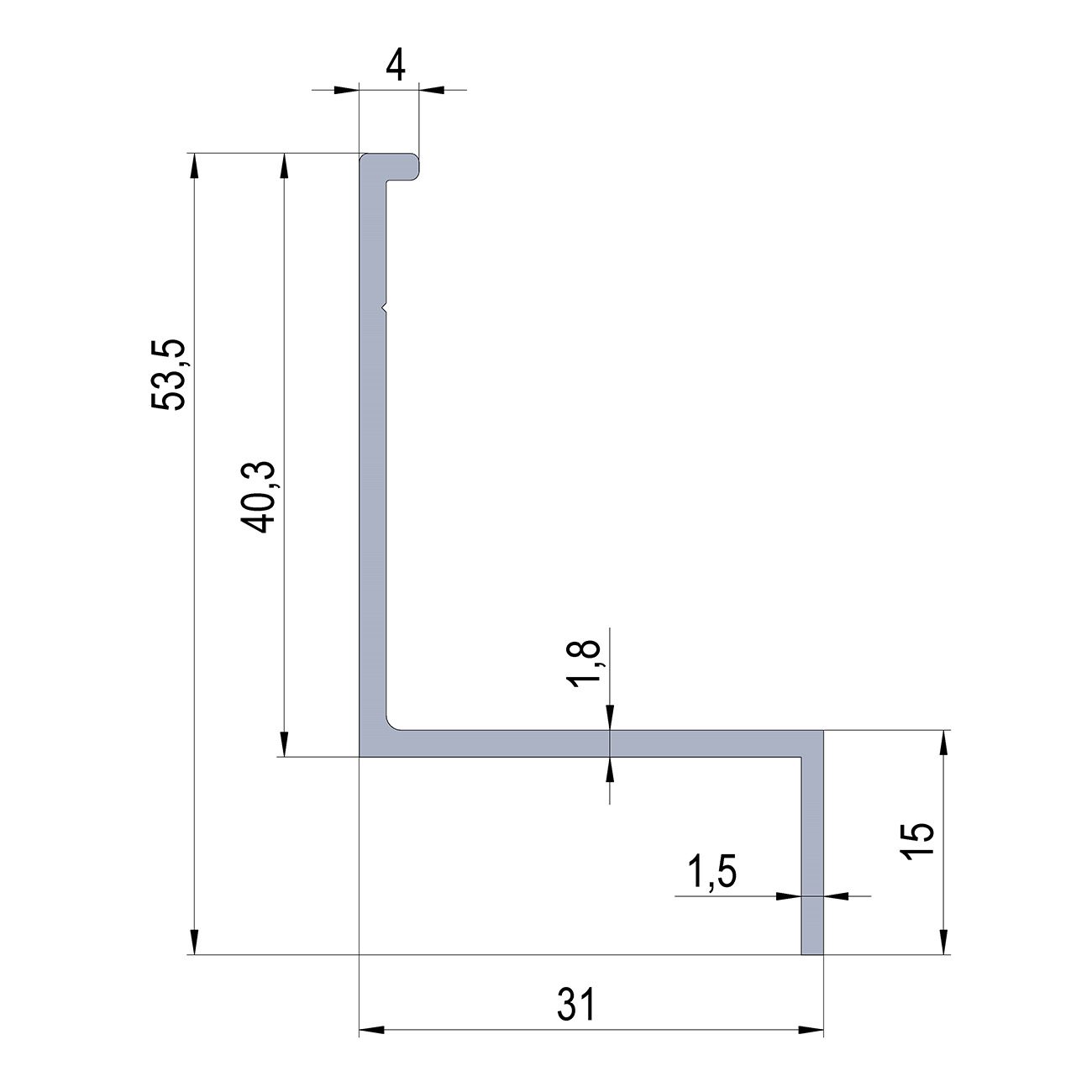

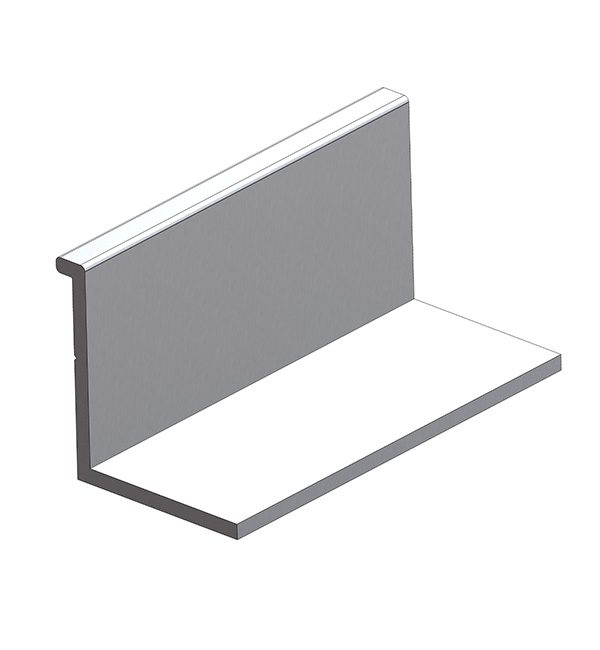

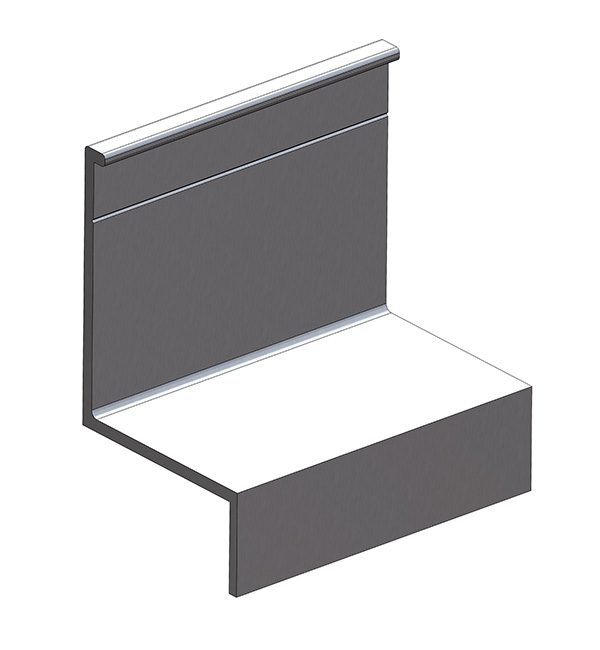

AVG Z-hliníkový profil /110811
Z-hliníkový profil/110811 sa používa obvykle ako prepojovací profil, ktorý je umiestnený v hornej časti kazety vyrábanej najmä z hliníkových plechov. Inštaláciou Z-hliníkového profilu/110811 do hornej časti kazety sa vytvorí spoj „pero“, ktoré sa zasunie do „drážky“ S-hliníkového profilu/110812.

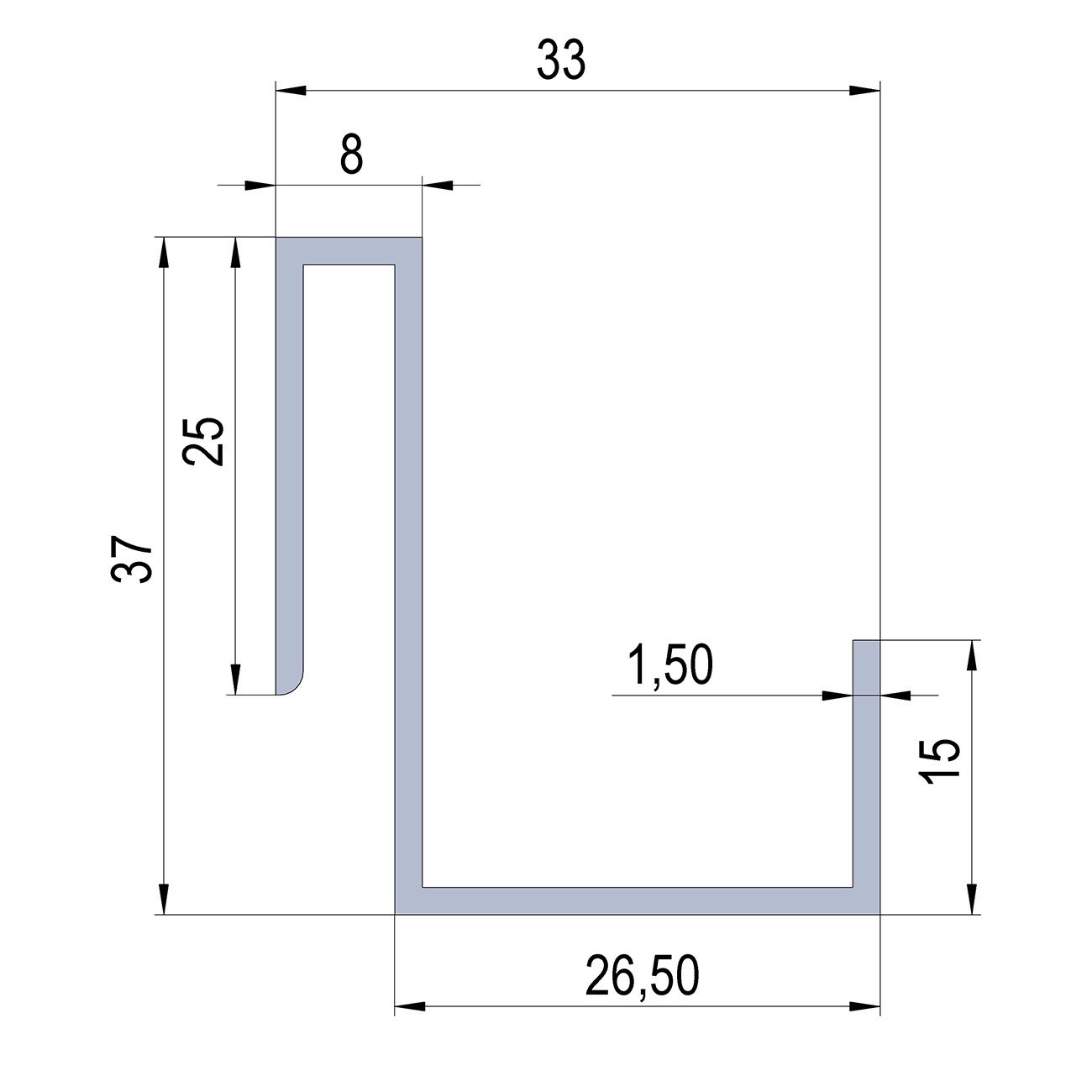

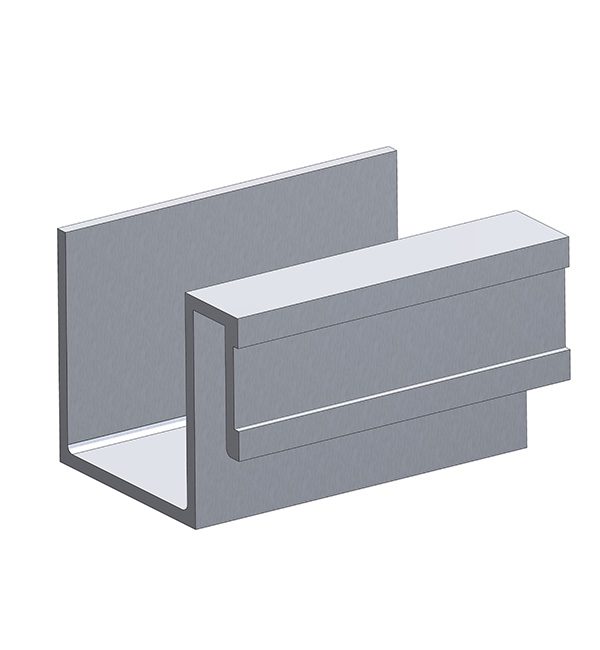

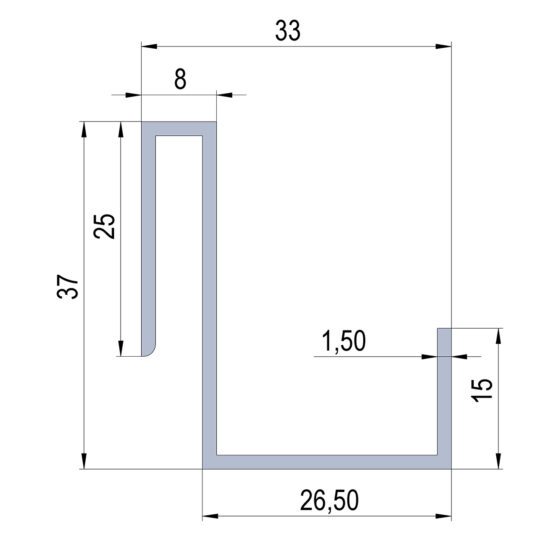

AVG S-hliníkový profil /110812
S-hliníkový profil/110812 sa používa obvykle ako prepojovací profil, ktorý je umiestnený v spodnej časti kazety vyrábanej z hliníkových plechov. Inštaláciou S-hliníkového profilu/110812 do spodnej časti kazety sa vytvorí spoj „drážka“, do ktorej sa zasunie „pero“ Z-hliníkového profilu/110811.

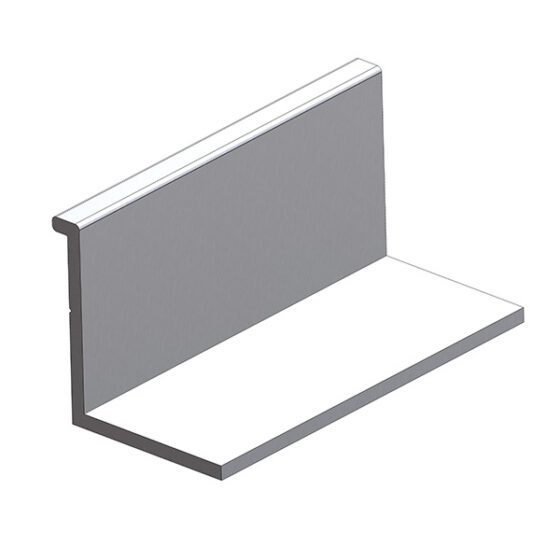

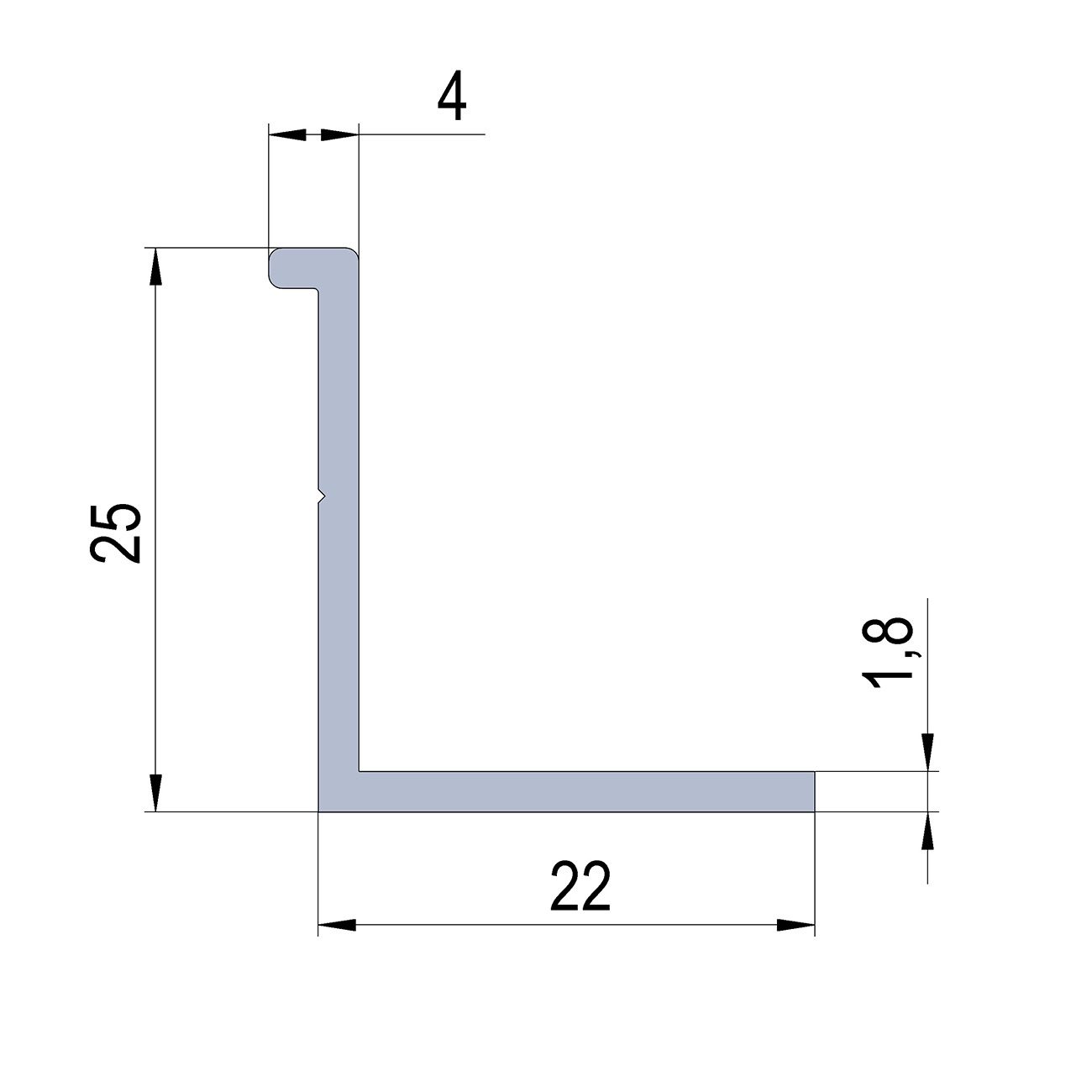

AVG L-hliníkový „štartovací“ profil /110813
L-hliníkový „štartovací“ profil/110813 je určený pre napojenie technického detailu pre kazety vyrábané najmä z hliníkových plechov s nadväzujúcou konštrukciou, ktorou môže byť napríklad spodný sokel a podobne. L-hliníkový „štartovací“ profil/110813 sa obvykle montuje na inú stavebnú konštrukciu. „Pero“ L-hliníkového „štartovacieho“ profilu/110813 je možné zasunúť do „drážky“ S-hliníkového profilu/110812, ktorú je možné vymedziť doplnením dodatočného materiálu.

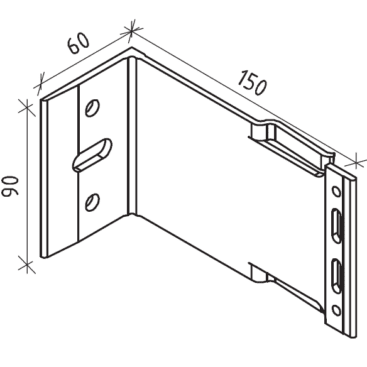

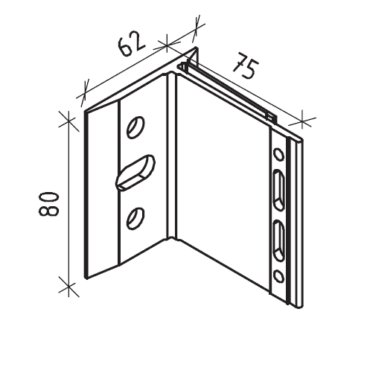

Hliníkové konzoly

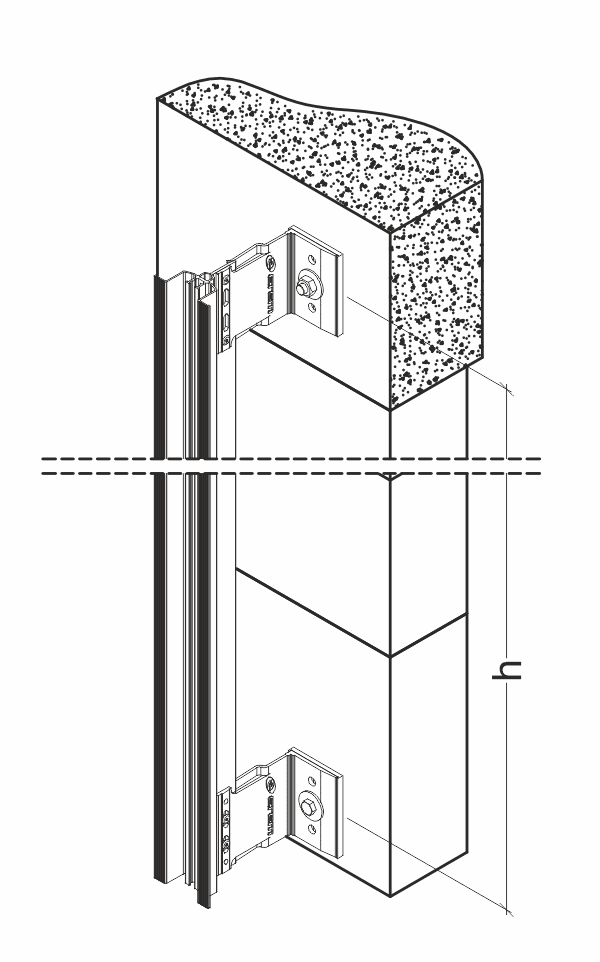

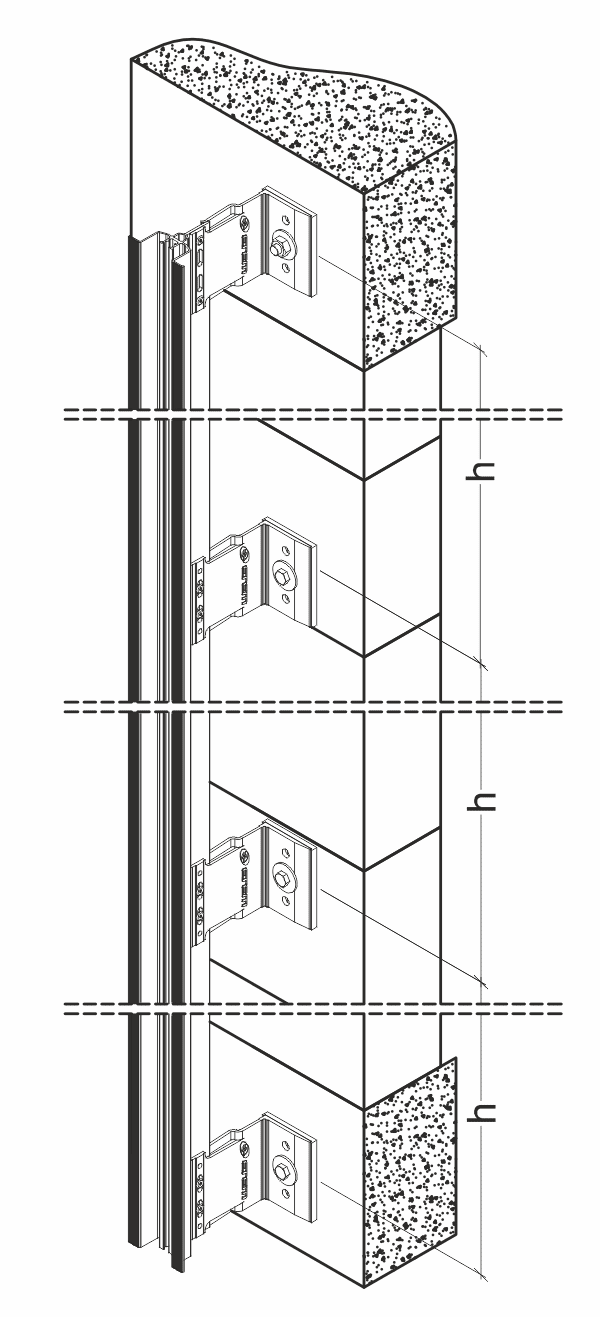

Hliníkové konzoly sa pripevňujú k pevnému podkladu (stena, strop alebo iný typ konštrukcie) spojovacím materiálom. Pod hliníkovými konzolami môžu byť inštalované podložky na prerušenie tepelných mostov. K hliníkovým konzolám môžu byť pripevnené hliníkové extrudované profily T a L alebo aj rôzne hliníkové ohýbané profily.
Hliníkové konzoly vo farebných odtieňoch AVG METAL
AVG METAL ponúka všetky hliníkové konzoly aj vo farebnej povrchovej úprave AVG ARCHITECTURE COLOR & INDUSTRY v 15 farebných odtieňoch „štandard“ a 160 farebných odtieňoch „špeciál“.
- AVG 9002 – BIELO ŠEDÁ
- AVG 9010 – BIELA
- AVG 9006 – STRIEBORNÁ METALICKÁ
- AVG 9007 – TMAVÁ STRIEBORNÁ METALICKÁ
- AVG 7016 – TMAVÁ ŠEDÁ - ANTRACIT
- AVG 9005 – ČIERNA
- AVG 3000 – ČERVENÁ
- AVG 5010 – MODRÁ
- AVG 6011 – ZELENÁ
- AVG 6018 – ZELENÁ
- AVG 3009 – TEHLOVO ČERVENÁ
- AVG 1003 – ŽLTÁ
- AVG 8014 – TMAVÁ HNEDÁ
- AVG 2004 – ORANŽOVÁ
Farebnú úpravu hliníkových profilov a upevňovacích konzol AVG METAL je potrebné konzultovať. V prípade, že vám nevyhovujú farby v základnej ponuke, môžete si vybrať z extra širokej ponuky AVG ACHITECTURE COLOR & INDUSTRY.

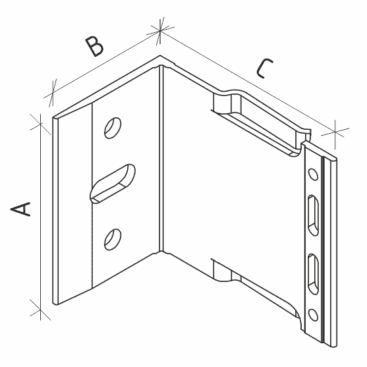

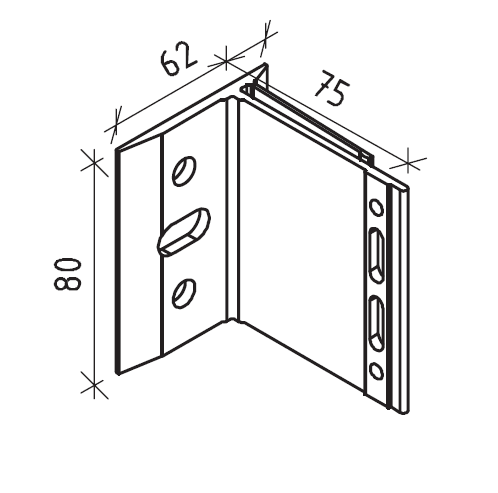

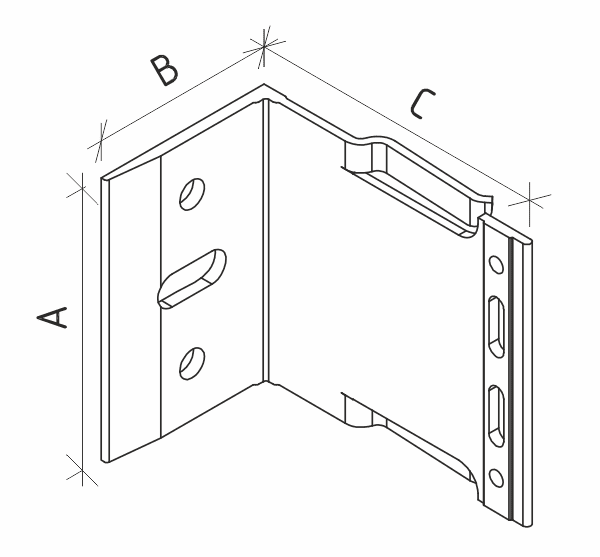

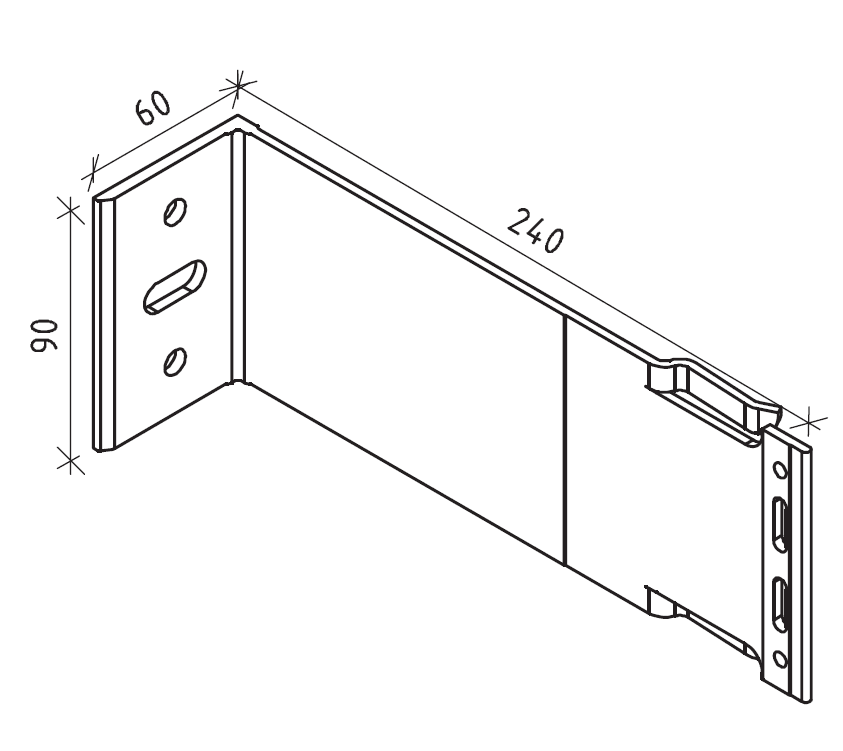

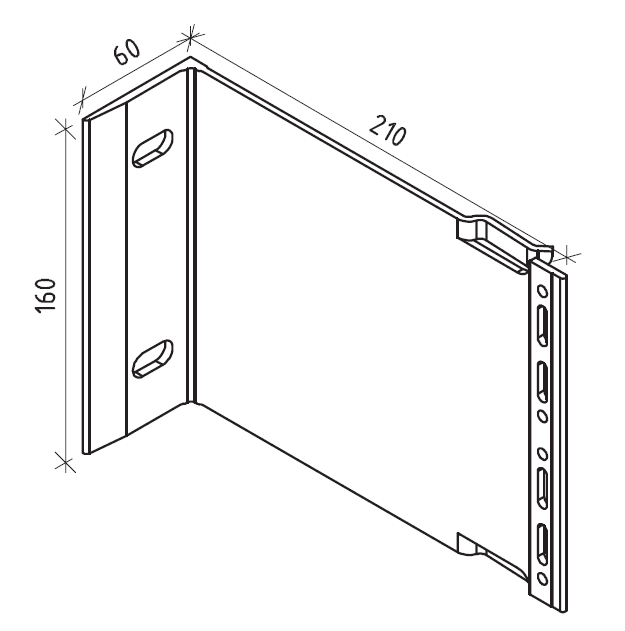

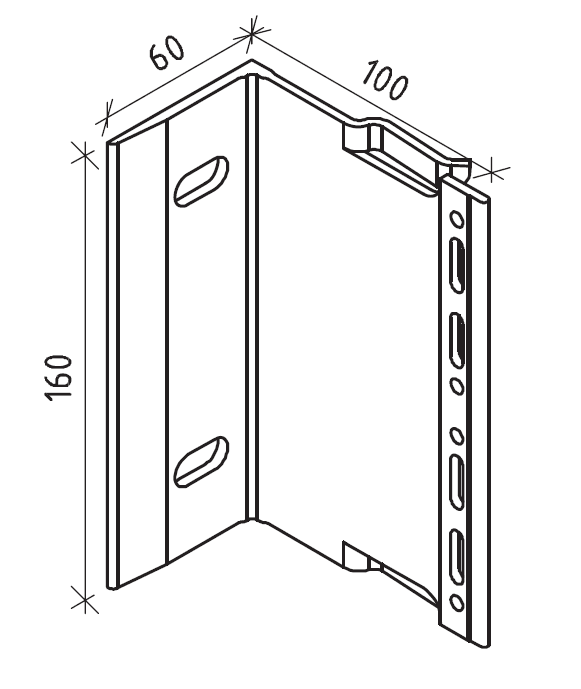

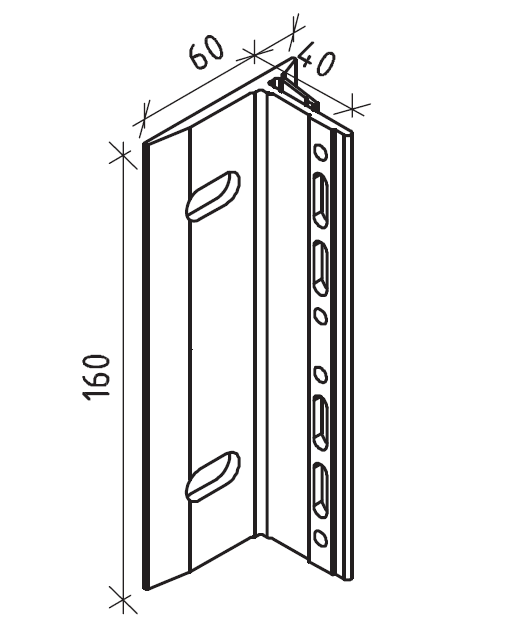

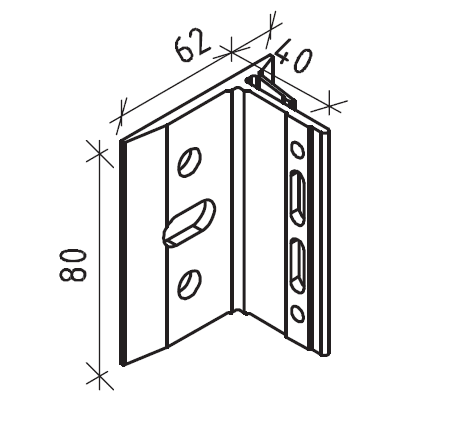

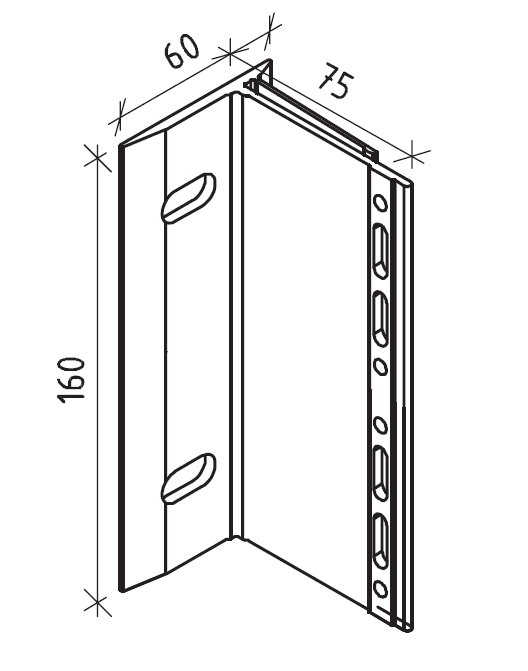

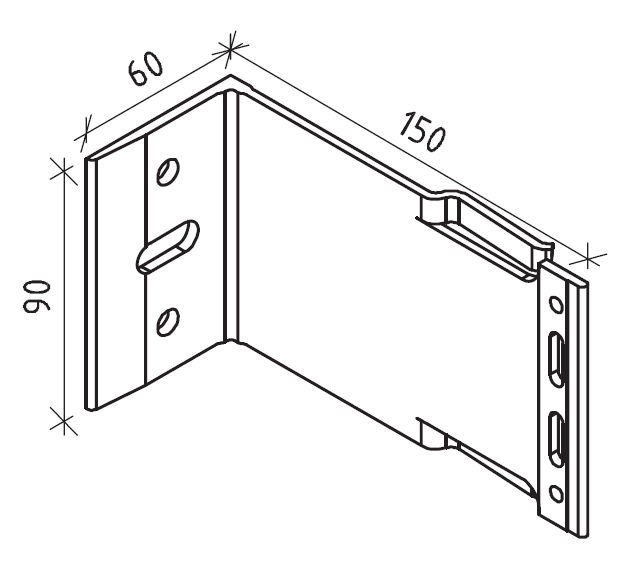

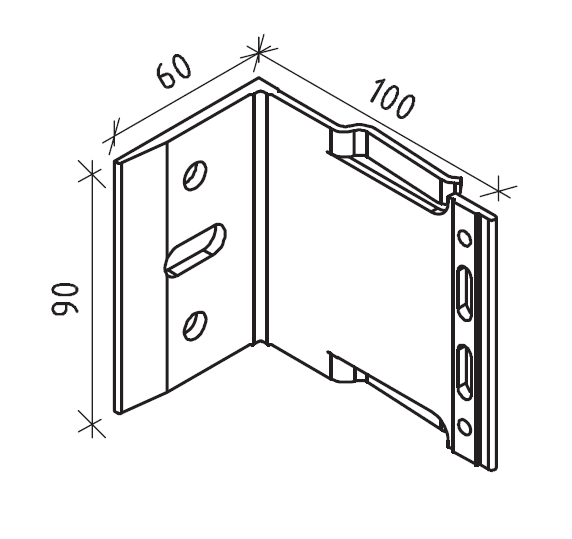

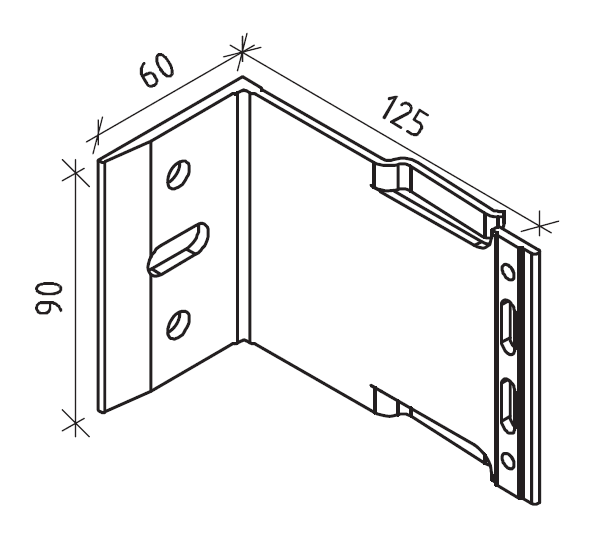

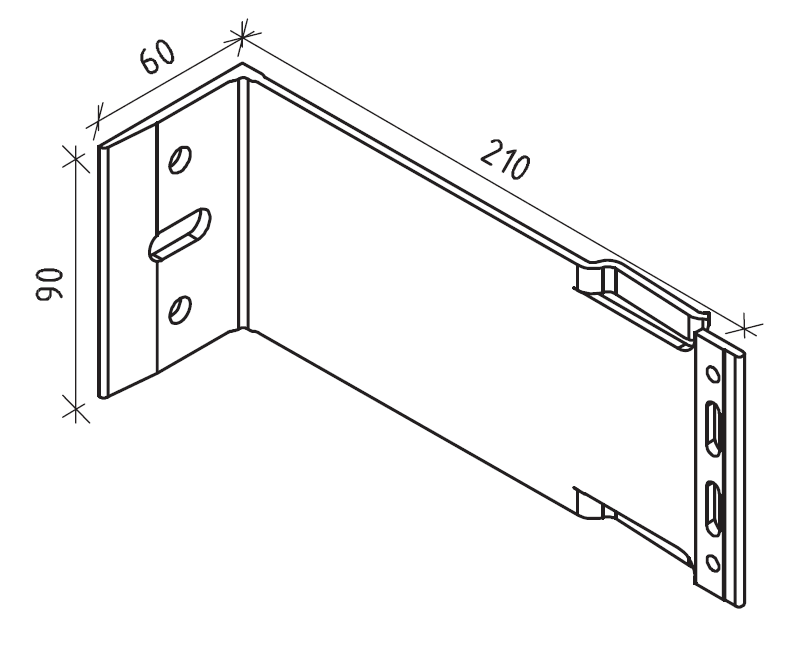

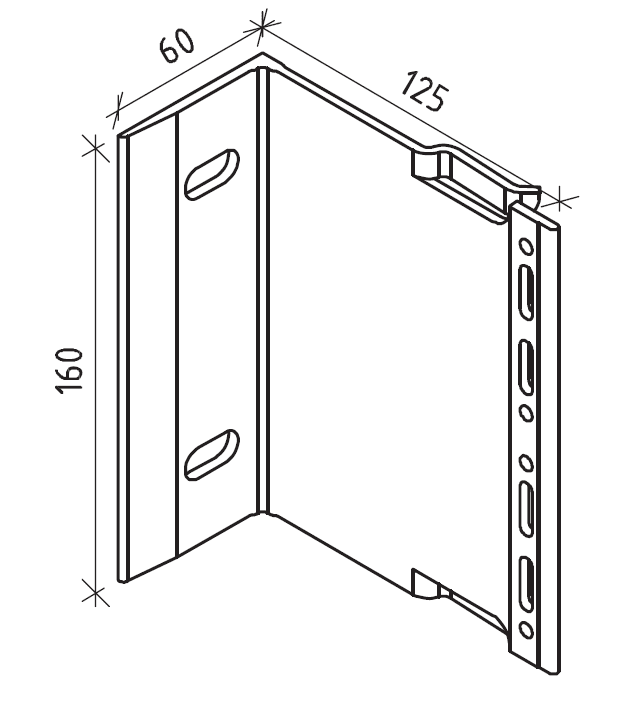

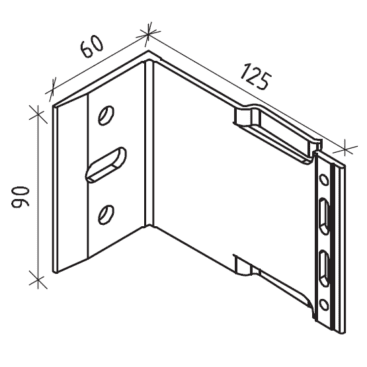

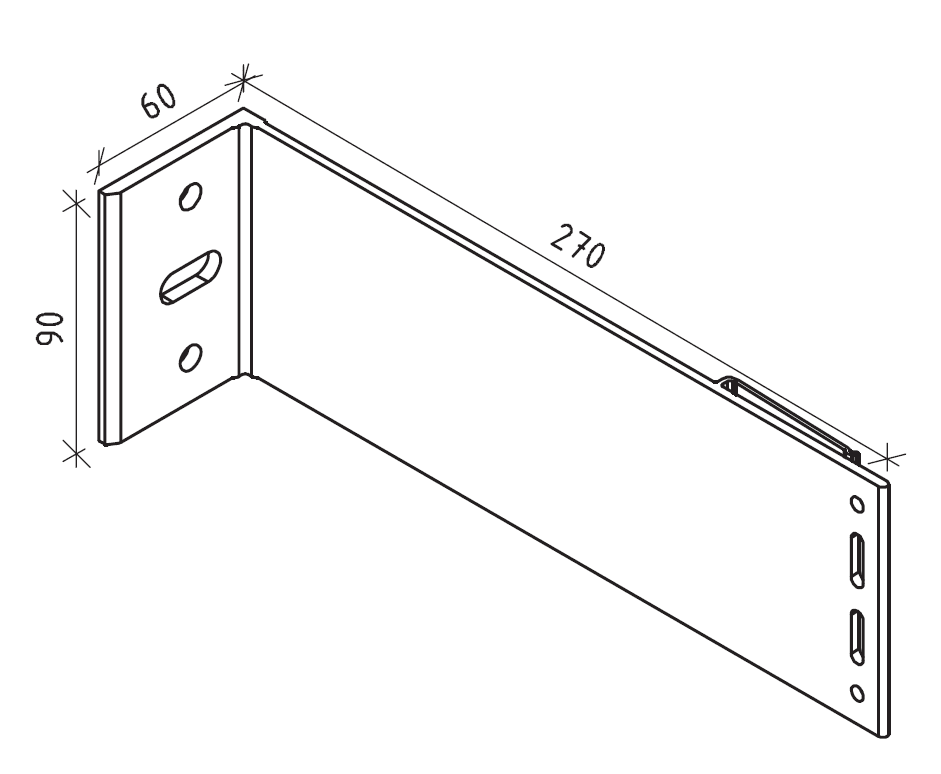

Hliníková upevňovacia konzola SINGLE

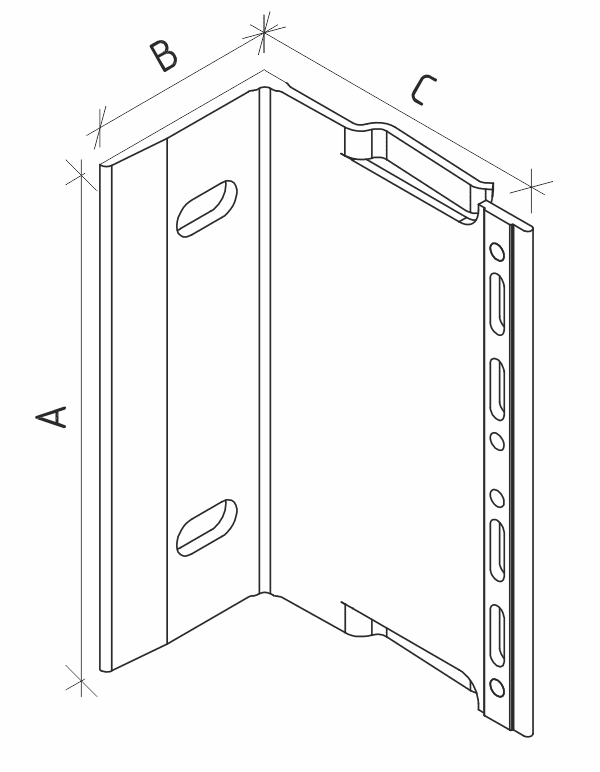

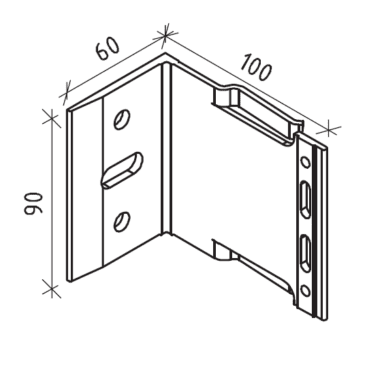

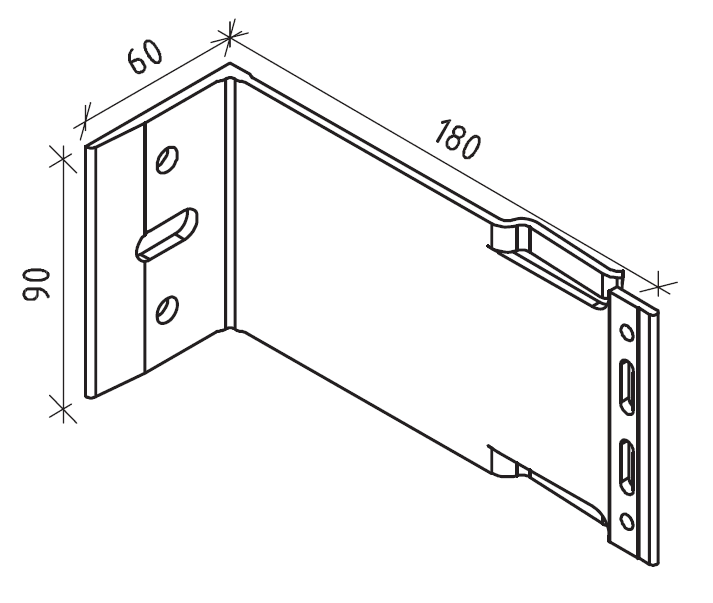

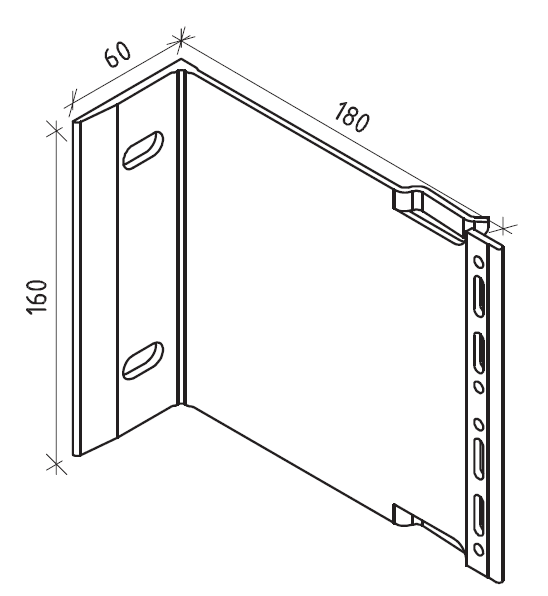

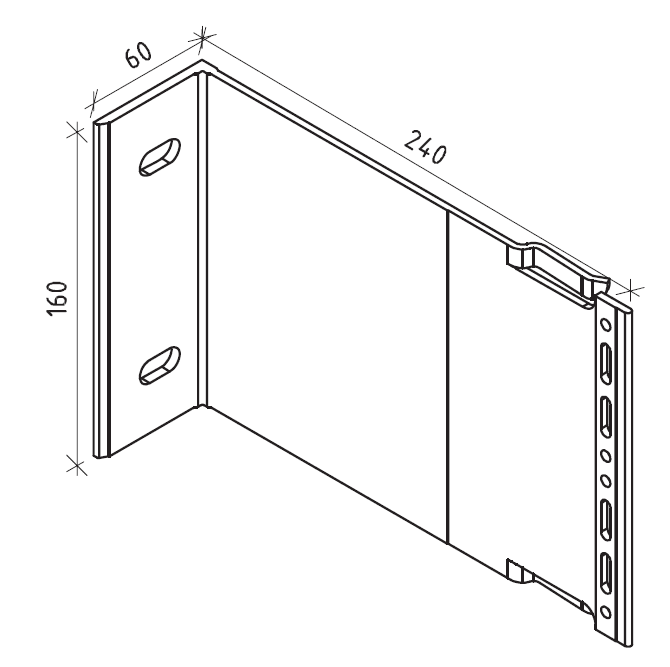

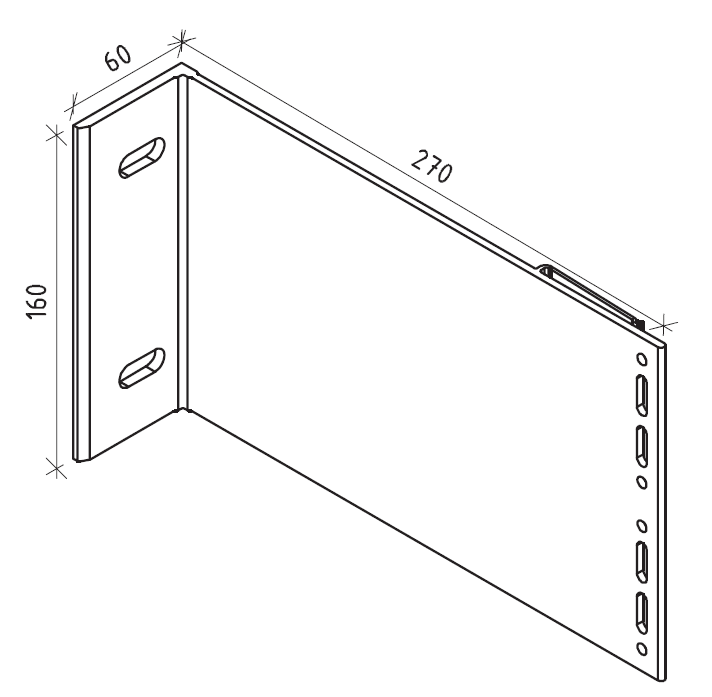

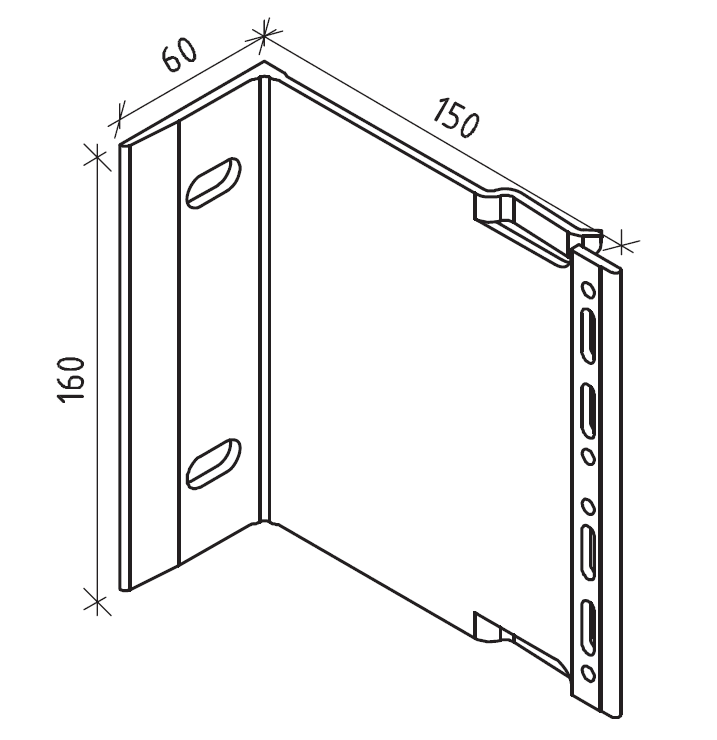

Hliníková upevňovacia konzola DOUBLE

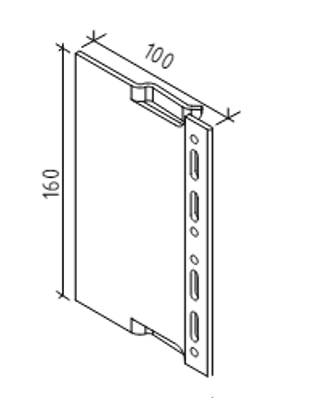

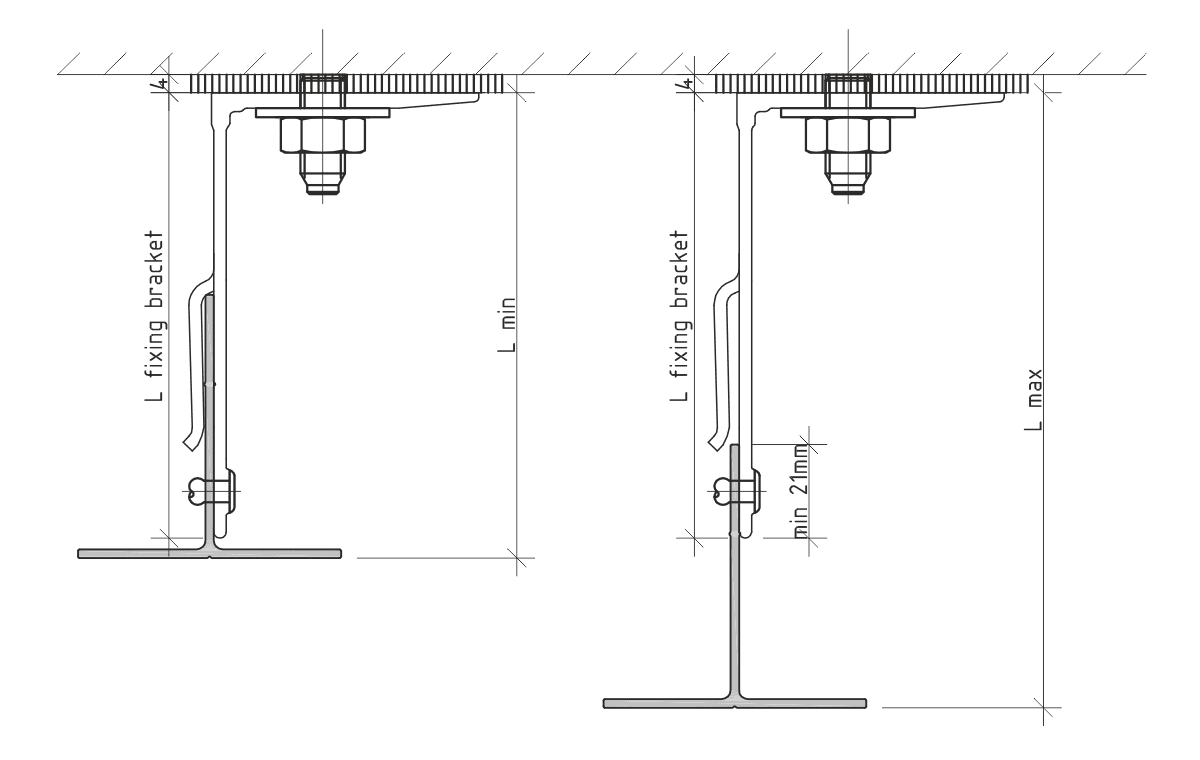

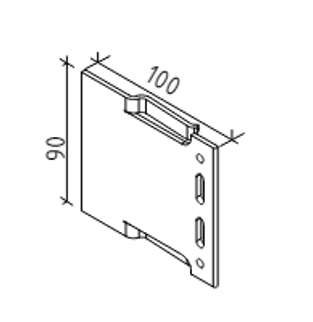

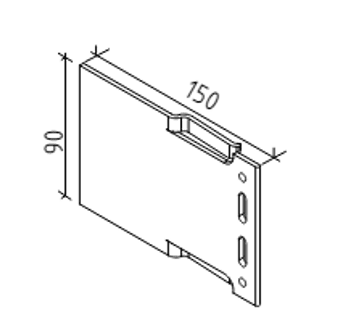

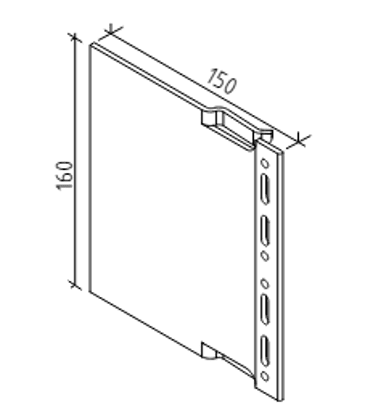

Hliníkové nadstavce pre konzoly
Hliníkové nadstavce pre konzoly je možné použiť pre dodatočné predĺženie konzol.

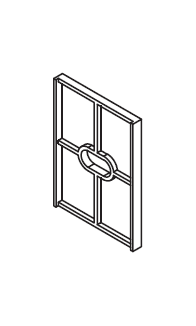

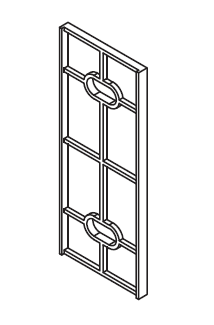

Termoizolačné podložky
Termoizolačné podložky je možné použiť pod hliníkové konzoly pre eliminovanie tepelných mostov.
Technické riešenia a statické výpočty použitia výrobkov musí overiť autorizovaný statik na mieste.
