AVG METAL kovové profily

Divider Image

AVG METAL ponúka širokú škálu oceľových, hliníkových a nerezových profilov v tvare C, L, U, Z, Ω pre priemyselné využitie a stavebníctvo. Všetky profily sú vyrobené z kvalitných materiálov a sú k dispozícii v rôznych tvaroch a veľkostiach. Profily môžu byť vyrobené v hrúbke od 0,50 mm do 6 mm a v dĺžke do 6000 mm. Kovové profily sú k dispozícii v naturálnom prevedení bez povrchovej úpravy, s povrchovou úpravou Zn alebo vo farebnej povrchovej úprave.

Základné technické informácie

Divider Image

Tvar

L | U | Z | C | Ω

Materiál

hliník | oceľ | aluzinok| titanzinok | nerez |corten | meď | iné

Hrúbka plechu t (mm)

0,60 |  1,00 | 1,20 | 1,50 | 2,00 | 3,00 | 4,00 | 5,00 | 6,00 |   individuálne

Dĺžka l (mm):

≥ 50 min. | ≤ 6000



Výška h (mm):

≥ 50 min. | ≤ 500

Individuálne rozmery

áno | na požiadanie

Dierovanie:

áno | na požiadanie

Povrchová úprava

natural | farba | Zn

Minimálne množstvo objednávky MOQ (t)

0,50 | individuálna požiadavka

Farby

AVG 9002 bielo šedá | AVG 9010 biela | AVG 9003 signálna biela | AVG  9006 strieborná | AVG 9007 tmavá strieborná | AVG 7016 šedá anthrazit | AVG 9005 čierna | AVG 5010 modrá | AVG 3000 červená |  | AVG 6011 zelená | AVG 6018 zelená | AVG 3009 tehlovo červená | AVG 1003 žltá | AVG 8014 tmavá hnedá | AVG 2004 oranžová

VÝHODY A POUŽITIE

Pre kovové profily, klampiarske lišty, kovové lemovacie prvky a ohýbané profily ponúkame našim zákazníkom a partnerom rôzne farebné povrchové úpravy. Kovové profily pre priemyselné využitie alebo stavebníctvo môžu byť farebne upravené podľa AVG ARCHITECTURE COLOR & INDUSTRY. Široká ponuka farieb umožňuje dosiahnuť kovovým profilom vizuálnu harmóniu detailov, ktoré prispievajú k výnimočnému vzhľadu stavieb a moderných architektonických projektov.

Kompletná ponuka farieb AVG ARCHITECTURE COLOR & INDUSTRY …kliknite tu

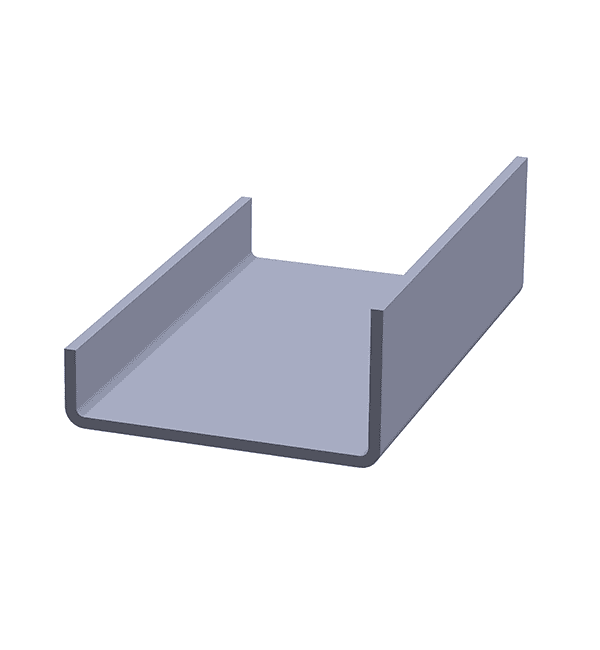

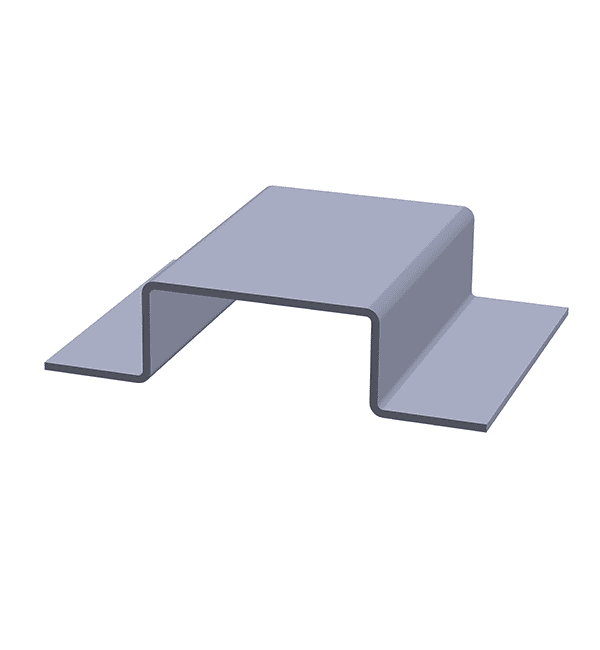

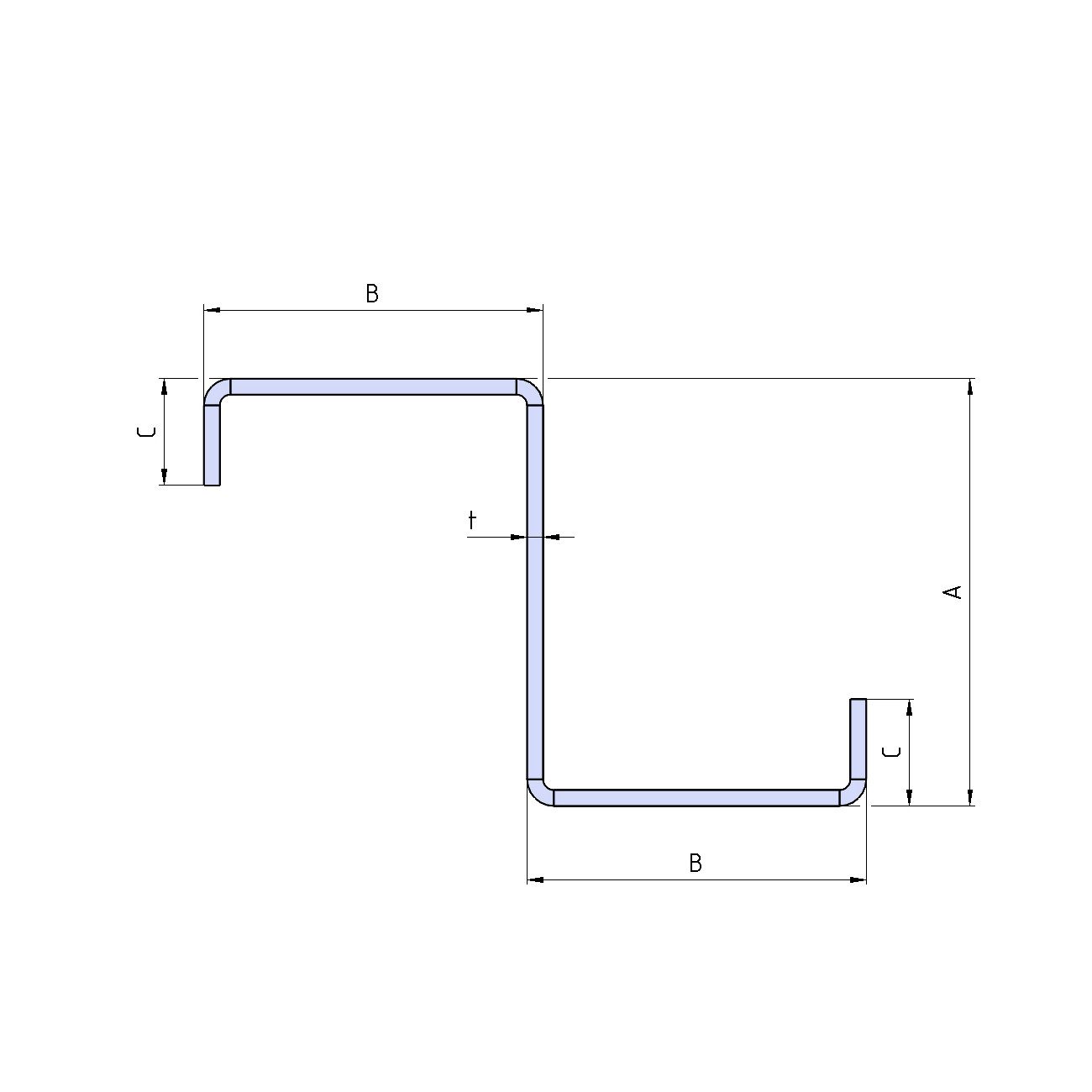

Oceľové profily C, L, U, Z, Ω  tvoria súčasť rôznych stavebných konštrukcií ako napríklad strešné a stenové profily, pomocné oceľové konštrukcie, tenkostenné oceľové profily pre prevetrávané fasády. Vyrábajú sa v rôznych tvaroch, rozmeroch a sú charakterizované vysokou pevnosťou.

Oceľové tenkostenné ohýbané profily C, L, U, Z, Ω   majú široké využitie aj v priemyselnej výrobe.

Hliníkové profily C, L, U, Z, Ω  sa často používajú v priemysle stavebníctve kvôli svojej nízkej hmotnosti, odolnosti proti korózii a estetickému vzhľadu. Hliníkové profily sa často používajú sekundárne konštrukcie pre  prevetrávané fasády, stropné podhľady, stenové obklady alebo atypické stavebné konštrukcie. Hliníkové profily majú širokú možnosť využitia aj v priemyselnom odvetví ako rôzne časti technológii.

Nerezové profily C, L, U, Z, Ω  sa používajú pri špeciálnych konštrukciách u ktorých sa vyžaduje napríklad vysoká odolnosť proti korózii a dlhá životnosť. Nerezové profily sa využívajú v stavebníctve pre rôzne architektonické riešenia. Ich využitie je časté v chemickom priemysle alebo napríklad v potravinárstve.

Kovové profily profily C, L, U, Z, Ω  môžu byť na požiadanie zákazníkov vyrobené aj so špeciálnych materiálov ako napríklad aluzinok, titanzinok, corten, meď a iné.

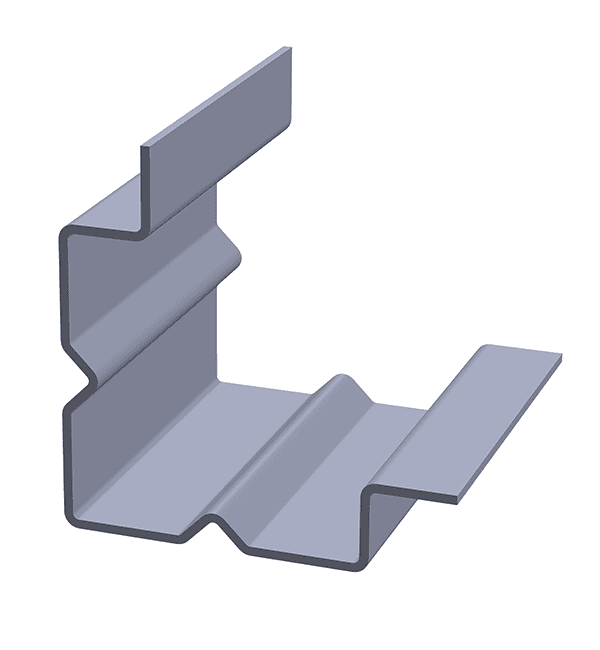

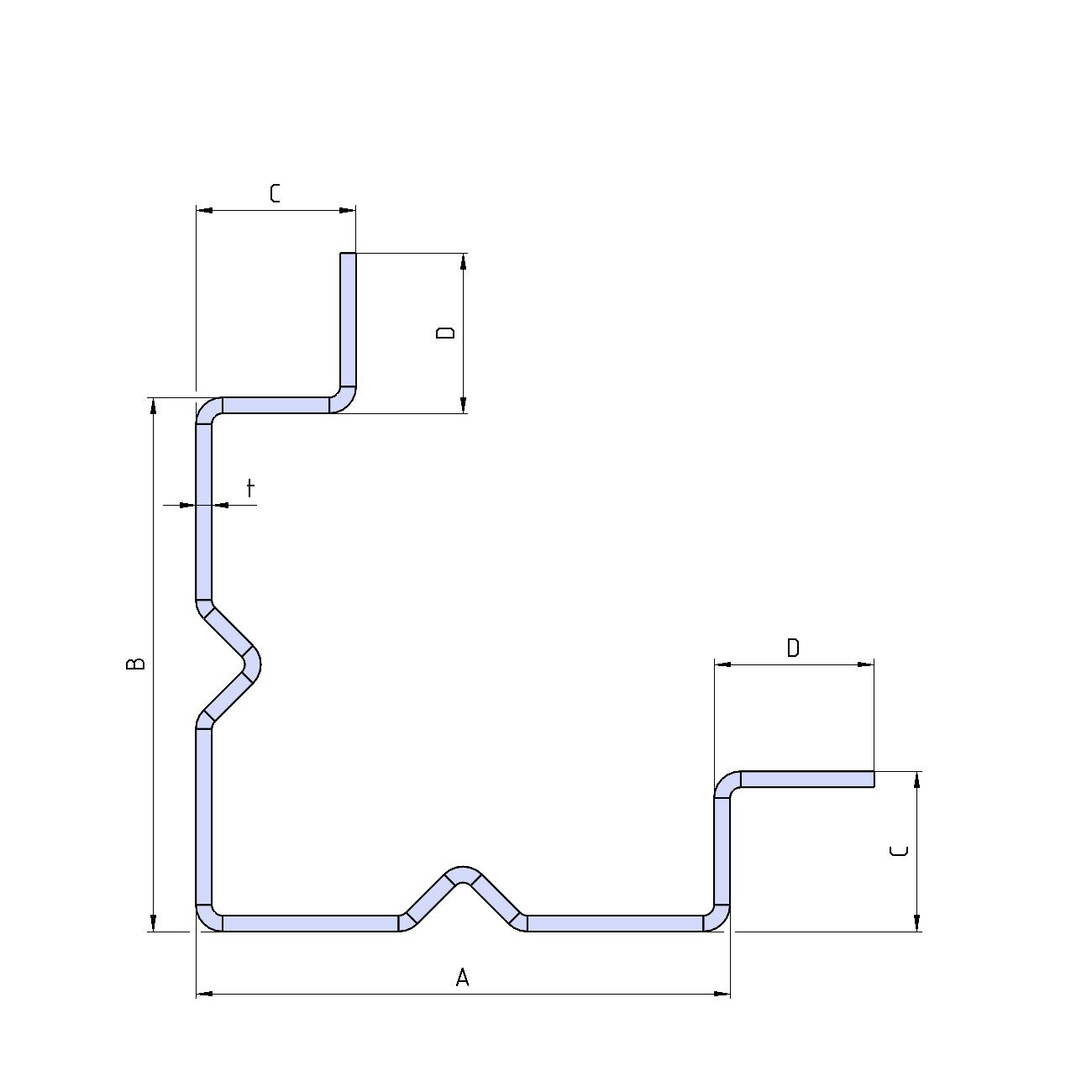

Atypické kovové profily môže AVG METAL pre zákazníkov vyrobiť na požiadanie.  Atypické kovové profily môžu mať voliteľný rozmer a tvar.

Výroba lemovacích profilov a klampiarskych líšt má významnú úlohu v stavebníctve, architektúre, opláštení halových objektov, domov, budov. Klampiarske lišty a lemovacie prvky sú vyrobené z kovových materiálov, najčastejšie z hliníka alebo ocele. Funkčnou úlohou lemovacích profilov a klampiarskych líšt je prekrytie konštrukčných a stavebných detailov, spojov a rôznych nadväzujúcich systémov ako napríklad dilatačných škár, lemovanie strešný a stenových sendvičových panelov, okien, dverí a podobne.

Lemovacie profily, klampiarske lišty a tenkostenné profily C, L, U, Z, Ω  môžu vytvárať aj ukončovací finálny detail, ktorý je súčasťou modernej architektúry a prispieva k celkovému vzhľadu stavby. Súčasná architektúra kladie veľký dôraz na dizajn a estetiku, a preto je výber správnych výber lemovacích a klampiarskych líšt dôležitý pre dosiahnutie požadovaného vizuálneho vzhľadu.

Lemovacie profily a klampiarske lišty, môžu mať voliteľný rozmer, tvar, individuálne perforácie, embosované vzory alebo farebné prevedenie.



AVG METAL dodáva a vyrába pre stavebníctvo a priemyselné využitie aj rôzne kovové konzoly. Kovové konzoly môžu byť vyrobené z materiálov oceľ, hliník a nerez. Kovové konzoly poskytujú spoľahlivú podporu a pevnosť pre obklady, fasádne materiály, stropné podhľady a ďalšie konštrukčné prvky.

logo avg metal

AVG METAL

Divider Image

KOVOVÉ PROFILY

L profil

pravidelný

L profil

nepravidelný

L PROFIL pravidelný dgfgdfgdfg Table Header Table Header Table Header

Contentohybany-ocelovy-hlinikovy-L-profil-pravidelny-2

Content
Content
Content
Content
Content
Content
Content

Content

Content
  www.avgmetal.eu

L – profil pravidelný

 ZÁKLADNÉ TECHNICKÉ INFORMÁCIE

Séria:

AVG METAL PROFILY  | TENKOSTENNÉ OTVORENÉ OHÝBANÉ PROFILY

AVG profil:L pravidelný
Materiál:

hliník | pozinkovaná oceľ | oceľ | iné na požiadanie

Hrúbka (t):

1,00 | 1,50 | 2,00 | 3,00 | 4,00 mm | iné na požiadanie

Dĺžka:

2000 | 4000 | 6000 mm | iné na požiadanie

Rozmer:

A = min. 15 mm | max. 250 mm
B = min. 15 mm | max. 250 mm
iné na požiadanie

Perforácia:

kruh | ovál | štvorec | obdĺžnik | min. Ø 5 mm | max. Ø 40 mm

iné na požiadanie

Použitie:stavebníctvo | priemysel
Farby:AVG POWDER COATING

Farebnú úpravu kovových profilov AVG je potrebné konzultovať. V prípade, že vám nevyhovujú farby  v základnej ponuke, môžete si vybrať z extra širokej ponuky farieb AVG ACHITECTURE COLOR & INDUSTRY. Kliknite sem….

HLINÍK HRÚBKA t (mm)

Rozmery (mm)

1,00

1,50

2,00

3,00

4,00

A

B

Hmotnosť kg/m

15

15

0,08

0,11

0,15

0,22

20

20

0,10

0,15

0,20

0,30

0,37

25

25

0,13

0,20

0,25

0,40

0,48

30

30

0,16

0,24

0,31

0,45

0,59

40

40

0,21

0,31

0,42

0,61

0,81

50

50

0,27

0,40

0,52

0,78

1,02

60

60

0,32

0,48

0,63

0,94

1,24

70

70

0,40

0,56

0,74

1,10

1,46

80

80

0,45

0,63

0,84

1,26

1,67

90

90

0,50

0,72

0,98

1,43

1,89

100

100

0,55

0,80

1,05

1,59

2,11

110

110

0,60



0,89

1,20

1,75

2,32

120

120

0,65

0,96

1,29

1,91

2,54

130

130

0,70

1,05

1,40

2,08

2,76

140

140

0,75

1,13

1,50

2,24

2,97

150

150

0,81

1,21

1,61

2,40

3,19

160

160

0,86

1,29

1,71

2,56

3,41

170

170

0,92

1,39

1,84

2,73

3,62

180

180

0,97

1,46

1,92

2,89

3,84

190

190

1,02

1,54

2,05

3,05

4,06

200

200

1,07

1,60

2,15

3,22

4,27

210

210

1,13

1,70

2,28

3,38

4,49

220

220

1,19

1,78

2,38

3,54

4,71

230

230

1,24

1,86

2,49

3,70

4,92

240

240

1,30

1,94

2,57

3,88

5,14

250

250

1,35

2,03

2,70

4,03

5,36

Iné rozmery kovových profilov na vyžiadanie. Informácie v tabuľke sú orientačné.

OCEĽ HRÚBKA t (mm)

Rozmery (mm)

1,00

1,50

2,00

3,00

4,00

5,00

A

B

Hmotnosť kg/m

15

15

0,22

0,31

0,42

0,60

20

20

0,30

0,42

0,57

0,88

25

25

0,37

0,57

0,76

1,06

30

30

0,45

0,66

0,88

1,30

40

40

0,61

0,92

1,23

1,77

50

50

0,76

1,13

1,51

2,23

2,94

60

60

0,92

1,38

1,83

2,70

3,63

4,41

70

70

1,08

1,58

2,13

3,17

4,12

5,19

80

80

1,23

1,85

2,49

3,64

4,18

5,97

90

90

1,37

2,06

2,76

4,04

5,44

6,75

100

100

1,54

2,32

3,10

4,57

6,12

7,53

110

110

1,68

2,53

3,38

5,04

6,65

8,31

120

120

1,86

2,79

3,72

5,51

7,37

9,09

130

130

2,01

2,98

3,97

5,98

7,87

9,87

140

140

2,17

3,26

4,35

6,45

8,62

10,65

150

150

2,30

3,47

4,63

6,91

9,12

11,43

160

160

2,48

3,71

4,97

7,38

9,88

12,21

170

170

2,64

3,91

5,22

7,85

10,37

12,99

180

180

2,79

4,19

5,60

8,32

11,12

13,77

190

190

2,95

4,38

5,85

8,79

11,62

14,55

200

200

3,10

4,66

6,22

9,25

12,36

15,33

210

210

3,26

4,85

6,47

9,72

12,86

16,11

220

220

3,43

5,13

6,84

10,19

13,61

16,89

230

230

3,57

5,32

7,09

10,66

14,11

17,67

240

240

3,73

5,60

7,47

11,13

14,86

18,45

250

250

3,88

5,78

7,72

11,59

15,36

19,23

Iné rozmery kovových profilov na vyžiadanie. Informácie v tabuľke sú orientačné.

  www.avgmetal.eu

L – profil nepravidelný

 ZÁKLADNÉ TECHNICKÉ INFORMÁCIE

Séria:

AVG METAL PROFILY  | TENKOSTENNÉ OTVORENÉ OHÝBANÉ PROFILY

AVG profil:L nepravidelný
Materiál:

hliník | pozinkovaná oceľ | oceľ | iné na požiadanie

Hrúbka (t):

1,00 | 1,50 | 2,00 | 3,00 | 4,00 mm | iné na požiadanie

Dĺžka:

2000 | 4000 | 6000 mm | iné na požiadanie

Rozmer:

A = min. 10 mm | max. 200 mm
B = min. 20 mm | max. 300 mm
iné na požiadanie

Perforácia:

kruh | ovál | štvorec | obdĺžnik | min. Ø 5 mm | max. Ø 40 mm

iné na požiadanie

Použitie:stavebníctvo | priemysel
Farby:AVG POWDER COATING

Farebnú úpravu kovových profilov AVG je potrebné konzultovať. V prípade, že vám nevyhovujú farby  v základnej ponuke, môžete si vybrať z extra širokej ponuky farieb AVG ACHITECTURE COLOR & INDUSTRY. Kliknite sem….

HLINÍK HRÚBKA t (mm)

Rozmery (mm)

1,00

1,50

2,00

3,00

4,00

A

B

Hmotnosť kg/m

10

20

0,07

0,11

0,14

15

20

0,09

0,13

0,17

0,25

15

25

0,10

0,15

0,20

0,29

15

30

0,12

0,17

0,23

0,33

0,43

15

40

0,14

0,21

0,28

0,41

0,53

20

25

0,12

0,17

0,23

0,33

0,43

20

30

0,13

0,19

0,25

0,37

0,48

20

35

0,14

0,21

0,28

0,41

0,53

20

40

0,16

0,23

0,31

0,45

0,59

20

45

0,17

0,25

0,33

0,49

0,64

20

50

0,18

0,27

0,36

0,53

0,70

25

30

0,14

0,21

0,28

0,41

0,53

25

50

0,20

0,29

0,39

0,57

0,75

30

40

0,18

0,27

0,36

0,53

0,70

30

50

0,21

0,31

0,42

0,61

0,81

30

60

0,24

0,35

0,47

0,70

0,91

30

70

0,27

0,40

0,52

0,78

1,02

40

60

0,27

0,40

0,52

0,78

1,02

40

80

0,32

0,48

0,63

0,94

1,24

40

100

0,37

0,56

0,74

1,10

1,46

50

80

0,35

0,52

0,69

1,02

1,35

50

100

0,40

0,60

0,80

1,18

1,56

60

80

0,37

0,56

0,74

1,10

1,46

60

100

0,43

0,64

0,85

1,26

1,67

60

120

0,48

0,72

0,96

1,43

1,89

70

100

0,46

0,68

0,90

1,35

1,78

70

120

0,51

0,76

1,01

1,51

2,00

70

140

0,56

0,84

1,12

1,67

2,21

80

120

0,54

0,80

1,07

1,59

2,11

80

140

0,59

0,88

1,17

1,75

2,32

80

160

0,64

0,96

1,28

1,91

2,54

100

160

0,70

1,05

1,39

2,08

2,76

100

180

0,75

1,13

1,50

2,24

2,97

100

200

0,81

1,21

1,61

2,40

3,19

120

180

0,81

1,21

1,61

2,40

3,19

120

200

0,86

1,29

1,72

2,56

3,41

120

220

0,92

1,37

1,82

2,73

3,62

140

200

0,92

1,37

1,82

2,73

3,62

140

220

0,97

1,45

1,93

2,89

3,84

140

240

1,02

1,53

2,04

3,05

4,06

160

220

1,02

1,53

2,04

3,05

4,06

160

240

1,08

1,62

2,15

3,22

4,27

160

260

1,13

1,70

2,26

3,38

4,49

180

240

1,13

1,70

2,26

3,38

4,49

180

260

1,19

1,78

2,37

3,54

4,71

180

280

1,24

1,86

2,48

3,70

4,92

200

260

1,24

1,86

2,48

3,70

1,94

200

280

1,30

1,94

2,58

3,87

5,14

200

300

1,35

2,02

2,69

4,03

5,36

Iné rozmery kovových profilov na vyžiadanie. Informácie v tabuľke sú orientačné.

OCEĽ HRÚBKA t (mm)

Rozmery (mm)

1,00

1,50

2,00

3,00

4,00

5,00

A

B

Hmotnosť kg/m

10

20

0,22

0,32

0,42

15

20

0,26

0,38

0,49

0,71

15

25

0,30

0,44

0,57

0,83

15

30

0,33

0,50

0,65

0,95

15

40

0,41

0,61

0,81

1,18

20

25

0,33

0,50

0,65

0,95

20

30

0,37

0,55

0,73

1,06

1,38

20

35

0,41

0,61

0,81

1,18

1,54

20

40

0,45

0,67

0,88

1,30

1,69

20

45

0,49

0,73

0,96

1,42

1,85

20

50

0,53

0,79

1,04

1,53

2,01

25

30

0,41

0,61

0,81

1,18

1,54

25

50

0,57

0,85

1,12

1,65

2,16

30

40

0,53

0,79

1,04

1,53

2,01

30

50

0,61

0,90

1,20

1,77

2,32

30

60

0,69

1,02

1,35

2,00

2,63

30

70

0,76

1,14

1,51

2,23

2,94

40

60

0,76

1,14

1,51

2,23

2,94

40

80

0,92

1,37

1,82

2,70

3,57

4,41

40

100

1,08

1,61

2,13

3,17

4,19

5,19

50

80

1,00

1,49

1,98

2,94

3,88

4,80

50

100

1,15

1,72

2,29

3,40

4,50

5,58

60

80

1,08

1,61

2,13

3,17

4,19

5,19

60

100

1,23

1,84

2,44

3,64

4,81

5,97

60

120

1,39

2,07

2,76

4,11

5,44

6,75

70

100

1,31

1,96

2,60

3,87

5,13

6,36

70

120

1,47

2,19

2,91

4,34

5,75

7,14

70

140

1,62

2,43

3,22

4,81

6,37

7,92

80

120

1,54

2,31

3,07

4,57

6,06

7,53

80

140

1,70

2,54

3,38

5,04

6,69

8,31

80

160

1,86

2,78

3,69

5,51

7,31

9,09

100

160

2,01

3,01

4,00

5,98

7,93

9,87

100

180

2,17

3,24

4,32

6,45

8,56

10,65

100

200

2,32

3,48

4,63

6,91

9,18

11,43

120

180

2,32

3,48

4,63

6,91

9,18

11,43

120

200

2,48

3,71

4,94

7,38

9,81

12,21

120

220

2,64

3,95

5,25

7,85

10,43

12,99

140

200

2,64

3,95

5,25

7,85

10,43

12,99

140

220

2,79

4,18

5,56

8,32

11,05

13,77

140

240

2,95

4,41

5,88

8,79

11,68

14,55

160

220

2,95

4,41

5,88

8,79

11,68

14,55

160

240

3,10

4,65

6,19

9,25

12,30

15,33

160

260

3,26

4,88

6,50

9,72

12,93

16,11

180

240

3,26

4,88

6,50

9,72

12,93

16,11

180

260

3,42

5,12

6,81

10,19

13,55

16,89

180

280

3,57

5,35

7,12

10,66

14,71

17,67

200

260

3,57

5,35

7,12

10,66

14,71

17,67

200

280

3,73

5,58

7,44

11,13

14,80

18,75

200

300

3,88

5,82

7,75

11,59

15,42

19,23

Iné rozmery kovových profilov na vyžiadanie. Informácie v tabuľke sú orientačné.

  www.avgmetal.eu

J profil

 ZÁKLADNÉ TECHNICKÉ INFORMÁCIE

Séria:AVG METAL PROFILY  | TENKOSTENNÉ OTVORENÉ OHÝBANÉ PROFILY
AVG profil:J
Materiál:hliník | pozinkovaná oceľ | oceľ | iné na požiadanie
Hrúbka (t):1,00 | 1,50 | 2,00 | 3,00 | 4,00 mm | iné na požiadanie
Dĺžka:2000 | 4000 | 6000 mm | iné na požiadanie
Rozmer:

A = min. 15 mm | max. 260 mm
B = min. 15 mm | max. 200 mm
C = min. 10 mm | max. 180 mm
iné na požiadanie

Perforácia:

kruh | ovál | štvorec | obdĺžnik | min. Ø 5 mm | max. Ø 40 mm

iné na požiadanie

Použitie:stavebníctvo | priemysel
Farby:AVG POWDER COATING

Farebnú úpravu kovových profilov AVG je potrebné konzultovať. V prípade, že vám nevyhovujú farby  v základnej ponuke, môžete si vybrať z extra širokej ponuky farieb AVG ACHITECTURE COLOR & INDUSTRY. Kliknite sem….

HLINÍK HRÚBKA t (mm)

Rozmery (mm)

1,00

1,50

2,00

3,00

4,00

A

B

C

Hmotnosť kg/m

15

15

10

0,10

0,14

0,18

20

20

15

0,14

0,20

0,26

20

30

15

0,16

0,24

0,32

25

25

15

0,16

0,24

0,32

0,46

30

30

20

0,21

0,30

0,40

0,58

35

35

20

0,23

0,34

0,45

0,66

0,85

35

35

25

0,25

0,36

0,48

0,70

0,91

40

40

20

0,26

0,38

0,51

0,74

0,96

40

40

30

0,29

0,43

0,56

0,82

1,07

45

45

25

0,30

0,45

0,59

0,86

1,12

45

45

35

0,34

0,50

0,64

0,94

1,23

50

50

20

0,31

0,47

0,61

0,90

1,18

50

50

30

0,34

0,51

0,67

0,98

1,29

50

50

40

0,37

0,55

0,72

1,06

1,39

60

60

30

0,40

0,59

0,78

1,15

1,50

60

60

40

0,42

0,63

0,83

1,23

1,61

60

60

50

0,45

0,67

0,89

1,31

1,72

70

70

30

0,45

0,67

0,89

1,31

1,72

70

70

40

0,48

0,71

0,94

1,39

1,83

70

70

60

0,53

0,79

1,05

1,55

2,04

80

80

40

0,53

0,79

1,05

1,55

2,04

80

80

50

0,56

0,83

1,10

1,63

2,15

80

80

60

0,58

0,87

1,16

1,72

2,26

80

80

70

0,61

0,91

1,21

1,80

2,37

90

90

40

0,58

0,87

1,16

1,72

2,26

90

90

50

0,61

0,91

1,21

1,80

2,37

90

90

60

0,64

0,95

1,27

1,88

2,48

90

90

80

0,69

1,04

1,37

2,04

2,69

100

100

40

0,64

0,95

1,27

1,88

2,48

100

100

50

0,67

0,99

1,32

1,96

2,59

100

100

70

0,72

1,08

1,43

2,12

2,80

100

100

90

0,77

1,16

1,54

2,28

3,02

110

110

40

0,69

1,04

1,37

2,04

2,69

110

110

60

0,75

1,12

1,48

2,20

2,91

110

110

80

0,80

1,20

1,59

2,37

3,13

110

110

100

0,86

1,28

1,70

2,53

3,34

120

120

40

0,75

1,12

1,48

2,20

2,91

120

120

60

0,80

1,20

1,59

2,37

3,13

120

120

80

0,86

1,28

1,70

2,53

3,34

120

120

100

0,91

1,36

1,81

2,69

3,56

120

120

110

0,94

1,40

1,86

2,77

3,67

130

130

40

0,80

1,20

1,59

2,37

3,13

130

130

60

0,86

1,28

1,70

2,53

3,34

130

130

80

0,91

1,36

1,81

2,69

3,56

130

130

100

0,96

1,44

1,92

2,85

3,78

130

130

120



1,02

1,52

2,02

3,02

4,00

140

130

40

0,83

1,24

1,64

2,45

3,24

140

130

60

0,88

1,32

1,75

2,61

3,45

140

130

80

0,94

1,40

1,86

2,77

3,67

140

130

100

0,99

1,48

1,97

2,93

3,89

140

130

120

1,05

1,56

2,08

3,10

4,10

150

140

40

0,88

1,32

1,75

2,61

3,45

150

140

60

0,94

1,40

1,86

2,77

3,67

150

140

80

0,99

1,48

1,97

2,93

3,89

150

140

100

1,05

1,56

2,08

3,10

4,10

150

140

130

1,13

1,69

2,24

3,34

4,43

160

150

40

0,94

1,40

1,86

2,77

3,67

160

150

60

0,99

1,48

1,97

2,93

3,89

160

150

80

1,05

1,56

2,08

3,10

4,10

160

150

100

1,10

1,64

2,19

3,26

4,32

160

150

130

1,18

1,77

2,35

3,50

4,65

220

160

60

1,18

1,77

2,35

3,50

4,65

220

160

80

1,24

1,85

2,46

3,67

4,86

220

160

100

1,29

1,93

2,57

3,83

5,08

220

160

120

1,34

2,01

2,67

3,99

5,30

220

160

140

1,40

2,09

2,78

4,15

5,51

230

170

80

1,29

1,93

2,57

3,83

5,08

230

170

100

1,34

2,01

2,67

3,99

5,30

230

170

130

1,43

2,13

2,84

4,24

5,62

230

170

150

1,48

2,21

2,95

4,40

5,84

240

180

80

1,34

2,01

2,67

3,99

5,30

240

180

100

1,40

2,09

2,78

4,15

5,51

240

180

130

1,48

2,21

2,95

4,40

5,84

240

180

160



1,56

2,34

3,11

4,64

6,16

250

190

100

1,45

2,17

2,89

4,32

5,73

250

190

130

1,53

2,30

3,05

4,56

6,05

250

190

150

1,59

2,38

3,16

4,72

6,27

250

190

170

1,64

2,46

3,27

4,89

6,49

260

200

100

1,51

2,25

3,00

4,48

5,95

260

200

130

1,59

2,38

3,16

4,72

6,27

260

200

150

1,64

2,46

3,27

4,89

6,49

260

200

180

1,72

2,58

3,43

5,13

6,81

Iné rozmery kovových profilov na vyžiadanie. Informácie v tabuľke sú orientačné.

OCEĽ HRÚBKA t (mm)

Rozmery (mm)

1,00

1,50

2,00

3,00

4,00

5,00

A

B

C

Hmotnosť kg/m

15

15

10

0,10

0,14

0,18

20

20

15

0,14

0,20

0,26

20

30

15

0,16

0,24

0,32

25

25

15

0,16

0,24

0,32

0,46

30

30

20

0,21

0,30

0,40

0,58

35

35

20

0,23

0,34

0,45

0,66

0,85

35

35

25

0,25

0,36

0,48

0,70

0,91

40

40

20

0,26

0,38

0,51

0,74

0,96

40

40

30

0,29

0,43

0,56

0,82

1,07

45

45

25

0,30

0,45

0,59

0,86

1,12

45

45

35

0,34

0,50

0,64

0,94

1,23

50

50

20

0,31

0,47

0,61

0,90

1,18

50

50

30

0,34

0,51

0,67

0,98

1,29

50

50

40

0,37

0,55

0,72

1,06

1,39

60

60

30

0,40

0,59

0,78

1,15

1,50

60

60

40

0,42

0,63

0,83

1,23

1,61

60

60

50

0,45

0,67

0,89

1,31

1,72

70

70

30

0,45

0,67

0,89

1,31

1,72

70

70

40

0,48

0,71

0,94

1,39

1,83

70

70

60

0,53

0,79

1,05

1,55

2,04

80

80

40

0,53

0,79

1,05

1,55

2,04

80

80

50

0,56

0,83

1,10

1,63

2,15

80

80

60

0,58

0,87

1,16

1,72

2,26

80

80

70

0,61

0,91

1,21

1,80

2,37

90

90

40

0,58

0,87

1,16

1,72

2,26

90

90

50

0,61

0,91

1,21

1,80

2,37

90

90

60

0,64

0,95

1,27

1,88

2,48

90

90

80

0,69

1,04

1,37

2,04

2,69

100

100

40

0,64

0,95

1,27

1,88

2,48

100

100

50

0,67

0,99

1,32

1,96

2,59

100

100

70

0,72

1,08

1,43

2,12

2,80

100

100

90

0,77

1,16

1,54

2,28

3,02

110

110

40

0,69

1,04

1,37

2,04

2,69

110

110

60

0,75

1,12

1,48

2,20

2,91

110

110

80

0,80

1,20

1,59

2,37

3,13

110

110

100

0,86

1,28

1,70

2,53

3,34

120

120

40

0,75

1,12

1,48

2,20

2,91

120

120

60

0,80

1,20

1,59

2,37

3,13

120

120

80

0,86

1,28

1,70

2,53

3,34

120

120

100

0,91

1,36

1,81

2,69

3,56

120

120

110

0,94

1,40

1,86

2,77

3,67

130

130

40

0,80

1,20

1,59

2,37

3,13

130

130

60

0,86

1,28

1,70

2,53

3,34

130

130

80

0,91

1,36

1,81

2,69

3,56

130

130

100

0,96

1,44

1,92

2,85

3,78

130

130

120



1,02

1,52

2,02

3,02

4,00

140

130

40

0,83

1,24

1,64

2,45

3,24

140

130

60

0,88

1,32

1,75

2,61

3,45

140

130

80

0,94

1,40

1,86

2,77

3,67

140

130

100

0,99

1,48

1,97

2,93

3,89

140

130

120

1,05

1,56

2,08

3,10

4,10

150

140

40

0,88

1,32

1,75

2,61

3,45

150

140

60

0,94

1,40

1,86

2,77

3,67

150

140

80

0,99

1,48

1,97
