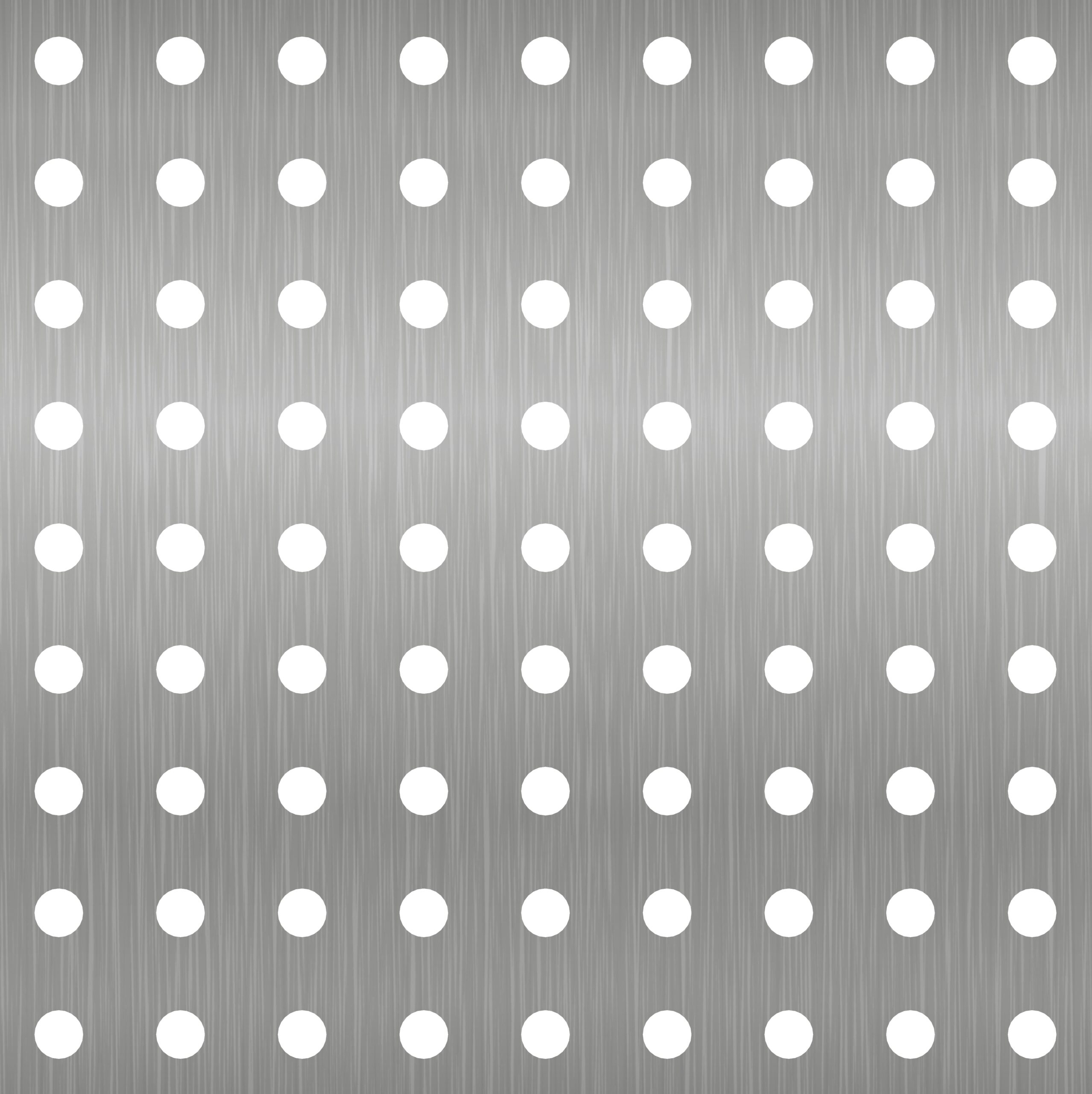

AVG METAL – výroba dierovaných plechov pre modernú architektúru a priemyselné využitie. Dierované plechy a dizajnové plechy AVG Rg sú vyrobené s typom perforácie – kruhová radová.  Dierovanie plechov AVG môže mať individuálny dizajn. Obrazová perforácia plechov  AVG METAL  môže ponúknuť rôzne motívy, ktoré vytvoria originálne projektové riešenie.

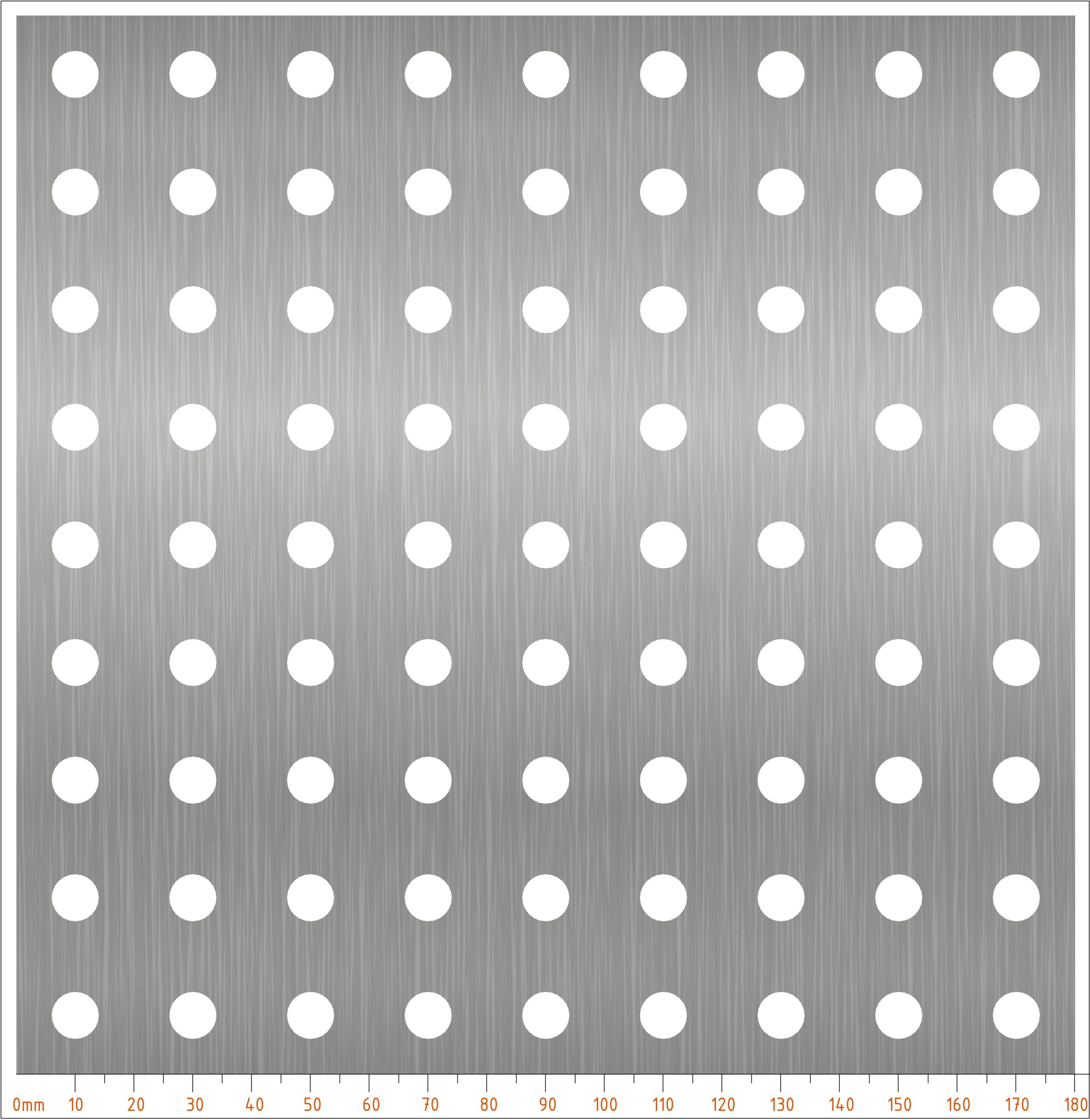

MIERKA 1:1

Ilustračný obrázok – vzdialenosť perforácie
od okrajov plechu (C+D)

Ilustračné obrázky a schémy
d = otvor (mm) t = rozostup (mm) otvorená plocha (%)

8

20

12,5

AVG Rg 8-20 Základné technické informácie
TYP
AVG Rg 8-20

SÉRIA

AVG METAL

PERFORÁCIA

Rg | KRUHOVÁ RADOVÁ

OTVORENÁ PLOCHA (%)

12,5

ROZMERY (mm)

ŠÍRKA A

1000 | 1250 | 1500 | 250* | 500* | 750* | 1000* | 1250* | 1500*

DĹŽKA B

1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000

OKRAJ C

0 - 300

OKRAJ D

0 - 300

OTVORY d

8

ROZOSTUP t

20

iné rozmery a úpravy na požiadanie

HRÚBKA PLECHU (mm)
1,00 |  1,50 | 2,00 | 3,00 | 4,00

MATERIÁL

HLINÍK | PERFORÁCIA DO POZINKOVANEJ OCELE | OCEĽ | ALUZINC | COR-TEN | MEĎ | NEREZ

POŽIARNA KLASIFIKÁCIA

A1 | A2 | nehorľavé

POUŽITIE

FASÁDY | PRIEMYSEL | INTERIÉROVÉ OBKLADY | STROPNÉ PODHĽADY | DELIACE STENY | BALKÓNOVÉ VÝPLNE A PLOTY

INDIVIDUÁLNA PERFORÁCIA

kruh | ovál | elipsa | vlna | štvorec | obdĺžnik | šesťuholník | kríž |  trojuholník | individuálne vzory + kombinácie s embosovaním | obrazová perforácia

INDIVIDUÁLNE EMBOSOVANIE

kruh | štvorec | obdĺžnik | trojuholník | pologuľa | individuálne vzory + kombinácie s perforáciami

OHÝBANIE

Dierované plechy AVG METAL môžu byť upravené ohýbaním hrán do rôznych tvarov a uhlov (kazety, panely, lamely, profily).

ÚPRAVA ROZMEROV

Dierované plechy AVG METAL vyrobené a dodané v neštandardných a nepravidelných rozmeroch a formátoch (šírka x dĺžka).

KOMPLETAČNÉ PRVKY

konzoly | vertikálne a horizontálne profily | lemovacie profily | hliníkové a oceľové rošty a podkonštrukcie

POZNÁMKA

AVG METAL vám poradí a pomôže s výberom výrobkov a systémov pre váš projekt. Môžeme pre vás navrhnúť a vyrobiť aj individuálne riešenie.

* uvažované a plánované projektové riešenie konzultujte s technickým oddelením AVG METAL

FARBY AVG POWDER COATING

ŠPECIÁLNE FARBY: Farebnú úpravu dierovaných plechov, kaziet, panelov a profilov AVG METAL je potrebné konzultovať. V prípade, že vám nevyhovujú farby v základnej ponuke, môžete si vybrať z extra širokej ponuky farieb AVG ACHITECTURE COLOR & INDUSTRY.  Kliknite sem….

INÁ POVRCHOVÁ ÚPRAVA:  COIL COATING | NATURAL | BRUSHED | INÉ

Orientačná hmotnosť PLECHY | PANELY | KAZETY

HLINÍK | ALUMINIUM PRIEHĽADNOSŤ | OTVORENÁ PLOCHA (%)

Hrúbka materiálu

0%

10%

20%

30%

40%

50%

60%

70%

80%

90%

HMOTNOSŤ VÝROBKU (kg/m2)

1,00 mm

2,71

2,41

2,13

1,85

1,61

1,32

1,08

0,84

0,52

0,20

1,50 mm

4,07

3,62

3,19

2,78

2,41

1,98

1,62

1,26

0,78

0,30

2,00 mm

5,42

4,83

4,26

3,71

3,22

2,64

2,16

1,68

1,03

0,40

2,50 mm

6,80

6,04

5,32

4,63

4,02

3,31

2,70

2,10

1,29

0,50

3,00 mm

8,13

7,24

6,32

5,56

4,82

3,97

3,23

2,52

1,55

0,60

OCEĽ | NEREZ PRIEHĽADNOSŤ | OTVORENÁ PLOCHA (%)

Hrúbka materiálu

0%

10%

20%

30%

40%

50%

60%

70%

80%

90%

HMOTNOSŤ VÝROBKU (kg/m2)

0,80 mm

6,28

5,58

4,92

4,28

3,72

3,06

2,49

1,94

1,19

0,47

1,00 mm

7,85

6,98

6,15

5,35

4,64

3,82

3,12

2,43

1,49

0,58

1,20 mm

9,42

8,37

7,38

6,42

5,57

4,58

3,74

2,91

1,79

0,70

1,50 mm

11,80

10,46

9,22

8,03

6,97

5,73

4,67

3,64

2,24

0,87

2,00 mm

15,70

13,95

12,30

10,71

9,29

7,64

6,23

4,85

2,99

1,16
