AVG SENA MHA

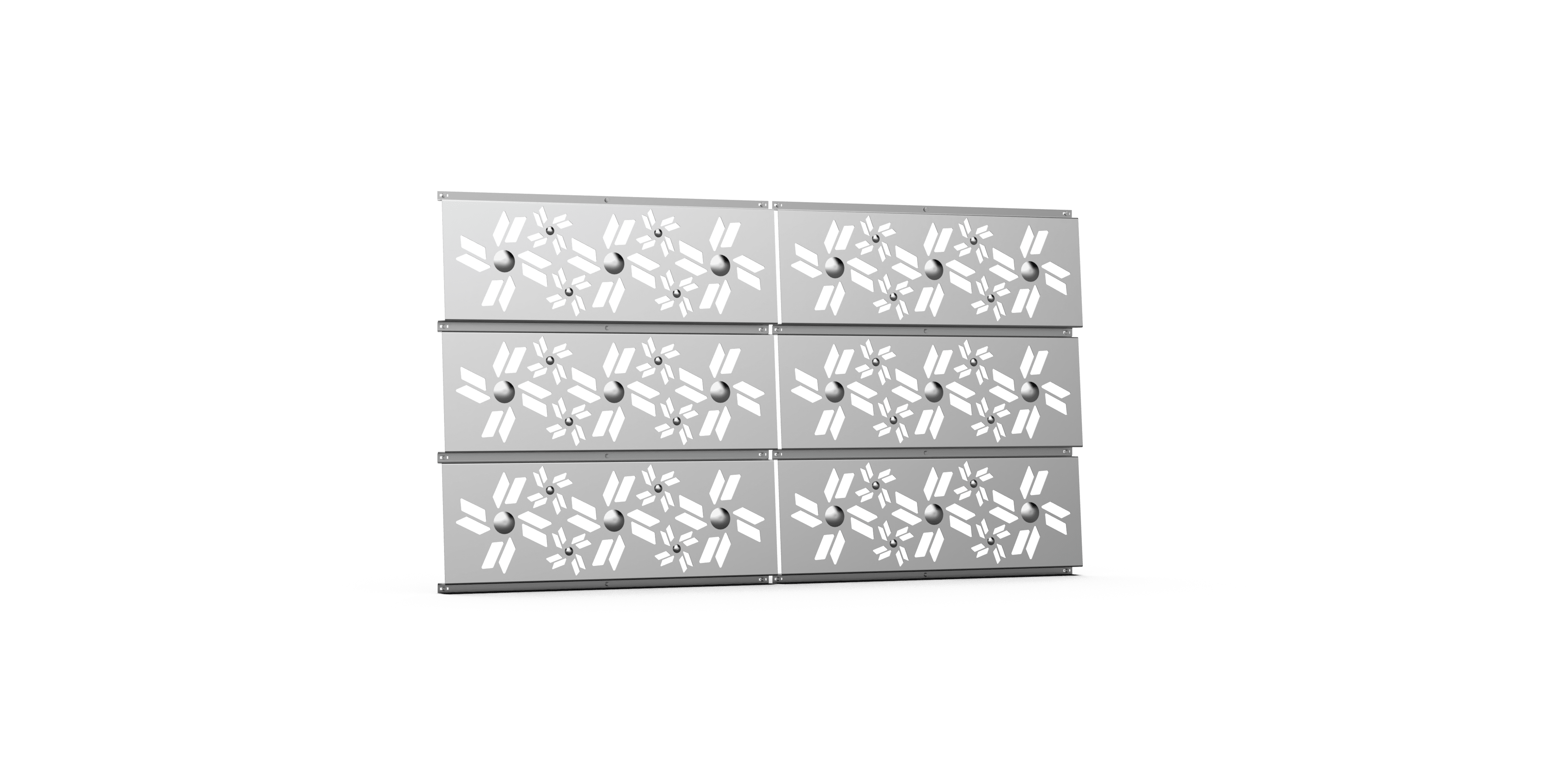

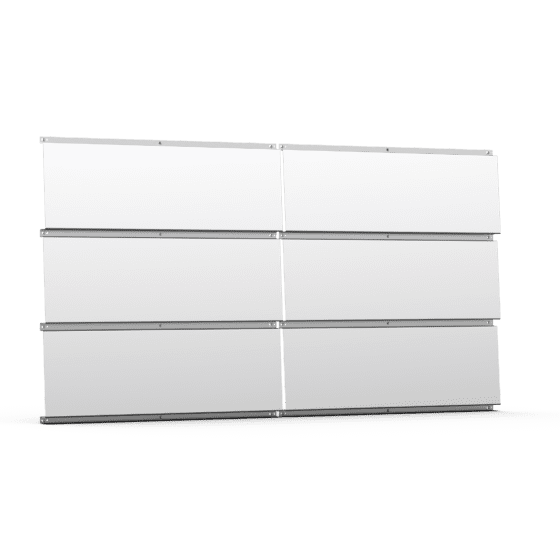

Kovové lamely AVG SENA MHA ponúkajú projektom moderný dizajn a vzhľad. AVG SENA MHA stenová obkladová lamela môže byť vyrobená v rôznych voliteľných rozmeroch (dĺžka x výška x hĺbka) alebo aj v pravidelných a nepravidelných tvaroch alebo hĺbkach. Oceľové, nerezové a stenové hliníkové obklady môžu byť upevnené na stenu alebo podkonštrukciu horizontálne, vertikálne, kombinovane alebo nepravidelne. Stenové profily a lamely pre stropné podhľady AVG SENA MHA môžu byť upravené v rôznych farebných odtieňoch AVG ARCHITECTURE COLOR & INDUSTRY. Kovové profily a lamely pre prevetrávané fasády a obklady AVG SENA MHA môžu mať rôznu štandardnú alebo obrazovú perforáciu aj v kombinácii embosovaných vzorov. Dizajnové profily je možné kombinovať s ďalšími výrobkami v sérii AVG SENA.
| TYP | AVG SENA MHA |
|---|---|
|
KLADENIE |
H = horizontálne | V = vertikálne | X = kombinovane | 3D = priestorovo |
|
ROZMERY (mm) |
iné rozmery a úpravy AVG SENA MHA na požiadanie (nepravidelné, 3D priestorové) |
|
DĹŽKA A |
300 – 4000 | ≥ 6000* |
|
CELKOVÁ KRYCIA DĹŽKA |
A + E |
|
VÝŠKA B |
100 – 700 | ≥ 1400* |
|
CELKOVÁ KRYCIA VÝŠKA |
B + D |
|
HĹBKA C1 HĹBKA C2 |
35 – 40 – 50 – 55 – 60 – 75* – 80* | hĺbku viac ako 75 nutné konzultovať* 15 – 20 – 30 – 35 – 40 – 45* – 50* | hĺbku viac ako 45 nutné konzultovať* |
|
VERTIKÁLNA ŠPÁRA E |
3 – 5 – 10 – 15 – 20 – 25 – 30 – 35 | 40* – 50* |
|
HORIZONTÁLNA ŠPÁRA D |
10 – 15 – 20 – 25 – 30 – 35 | 40* – 50* |
|
PERFORÁCIA | OTVORY |
kruh | ovál | elipsa | vlna | štvorec | obdĺžnik | šesťuholník | kríž | trojuholník | individuálne vzory + kombinácie s embosovaním | obrazová perforácia |
|
OTVORENÁ PLOCHA |
≤ 70% | perforácia |
|
EMBOSOVANIE – PRIESTOROVÉ VZORY 3D |
kruh | štvorec | obdĺžnik | trojuholník | pologuľa | individuálne vzory + kombinácie perforácií |
|
POŽIARNA KLASIFIKÁCIA |
|
|
MATERIÁL |
HLINÍK |
|
INÁ POVRCHOVÁ ÚPRAVA |
POWDER COATING | COIL COATING | NATURAL | BRUSHED | INÉ |
|
INÝ MATERIÁL* |
OCEĽ | ALUZINC | COR-TEN | MEĎ | NEREZ |
|
POUŽITIE |
FASÁDY | INTERIÉROVÉ OBKLADY | STROPNÉ PODHĽADY | DELIACE STENY | BALKÓNOVÉ VÝPLNE A PLOTY | FASÁDNA LAMELA |
|
POZNÁMKA |
AVG METAL vám poradí a pomôže s výberom výrobkov a systémov pre váš projekt. Môžeme pre vás navrhnúť a vyrobiť aj individuálne riešenie. |
|
* uvažované a plánované projektové riešenie konzultujte s technickým oddelením AVG METAL |
|
A1 | nehorľavé | certifikovaná požiarna klasifikáciaFARBY AVG POWDER COATING
- AVG 9002 – BIELO ŠEDÁ
- AVG 9010 – BIELA
- AVG 9006 – STRIEBORNÁ METALICKÁ
- AVG 9007 – TMAVÁ STRIEBORNÁ METALICKÁ
- AVG 7016 – TMAVÁ ŠEDÁ - ANTRACIT
- AVG 9005 – ČIERNA
- AVG 3000 – ČERVENÁ
- AVG 5010 – MODRÁ
- AVG 6011 – ZELENÁ
- AVG 6018 – ZELENÁ
- AVG 3009 – TEHLOVO ČERVENÁ
- AVG 1003 – ŽLTÁ
- AVG 8014 – TMAVÁ HNEDÁ
- AVG 2004 – ORANŽOVÁ
Farebnú úpravu kovových profilov AVG je potrebné konzultovať. V prípade, že vám nevyhovujú farby v základnej ponuke, môžete si vybrať z extra širokej ponuky farieb AVG ACHITECTURE COLOR & INDUSTRY.
Orientačná hmotnosť PLECHY | PANELY | KAZETY
| HLINÍK | ALUMINIUM | PRIEHĽADNOSŤ | OTVORENÁ PLOCHA (%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Hrúbka materiálu |
0% |
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
|
HMOTNOSŤ VÝROBKU (kg/m2) |
||||||||||
|
1,00 mm |
2,71 |
2,41 |
2,13 |
1,85 |
1,61 |
1,32 |
1,08 |
0,84 |
0,52 |
0,20 |
|
1,50 mm |
4,07 |
3,62 |
3,19 |
2,78 |
2,41 |
1,98 |
1,62 |
1,26 |
0,78 |
0,30 |
|
2,00 mm |
5,42 |
4,83 |
4,26 |
3,71 |
3,22 |
2,64 |
2,16 |
1,68 |
1,03 |
0,40 |
|
2,50 mm |
6,80 |
6,04 |
5,32 |
4,63 |
4,02 |
3,31 |
2,70 |
2,10 |
1,29 |
0,50 |
|
3,00 mm |
8,13 |
7,24 |
6,32 |
5,56 |
4,82 |
3,97 |
3,23 |
2,52 |
1,55 |
0,60 |
| OCEĽ | NEREZ | PRIEHĽADNOSŤ | OTVORENÁ PLOCHA (%) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Hrúbka materiálu |
0% |
10% |
20% |
30% |
40% |
50% |
60% |
70% |
80% |
90% |
|
HMOTNOSŤ VÝROBKU (kg/m2) |
||||||||||
|
0,80 mm |
6,28 |
5,58 |
4,92 |
4,28 |
3,72 |
3,06 |
2,49 |
1,94 |
1,19 |
0,47 |
|
1,00 mm |
7,85 |
6,98 |
6,15 |
5,35 |
4,64 |
3,82 |
3,12 |
2,43 |
1,49 |
0,58 |
|
1,20 mm |
9,42 |
8,37 |
7,38 |
6,42 |
5,57 |
4,58 |
3,74 |
2,91 |
1,79 |
0,70 |
|
1,50 mm |
11,80 |
10,46 |
9,22 |
8,03 |
6,97 |
5,73 |
4,67 |
3,64 |
2,24 |
0,87 |
|
2,00 mm |
15,70 |
13,95 |
12,30 |
10,71 |
9,29 |
7,64 |
6,23 |
4,85 |
2,99 |
1,16 |
Perforácie, embosované vzory a výseky SHAPCUT
AVG METAL ponúka široké možnosti perforácií, embosovaných vzorov a výsekov SHAPCUT do kovových materiálov. Kombinujeme technickú presnosť s dizajnovou kreativitou pre exteriér aj interiér. Každý vzor a rozmer prispôsobujeme konkrétnemu projektu. Tak vznikajú architektonické riešenia, ktoré sú zároveň estetické aj funkčné.
Tieto údaje majú informatívny charakter. Rozmery a priemery perforácií, embosovaných vzorov, výsekov SHAPCUT a ich umiestnenie (poloha, rozostup) do výrobkov je potrebné konzultovať s výrobcom. Všetky perforácie, embosované vzory a výseky SHAPCUT je možné po dohode vzájomne kombinovať a takto vytvoriť rôzne vzory alebo obrazové motívy.
| AVG KRUHOVÁ PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
2, 4, 5, 6, 8, 10, 12, 15, 18, 20, 25, 28, 30, 35, 40, 45, 50, 60, 80 |
|
Individuál |
na požiadanie | ≤ 200 |
| AVG ELIPSOVÁ PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer šírka x dĺžka (mm) |
|
|
Štandard |
6×24 |
|
Individuál |
na požiadanie |
| AVG ŠTVORCOVÁ PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
5×5 | 6×6 | 8×8 | 10×10 | 15×15 | 18×18 | 20×20 | 25×25 | 30×30 | 40×40 | 50×50 |
|
Individuál |
na požiadanie | ≤ 300×300 |
| AVG OBDĹŽNIKOVÁ PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer šírka x dĺžka (mm) |
|
|
Štandard |
10×20 | 20×30 | 30×60 | 40×80 | 50×120 |
|
Individuál |
na požiadanie | ≤ 200×500 |
| AVG MOON PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer šírka x dĺžka (mm) |
|
|
Štandard |
13×85 |
|
Individuál |
na požiadanie | 100×300 |
| AVG CROSS PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
20×20 | 25×25 | 30×30 |
|
Individuál |
na požiadanie |
| AVG WAVE PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer šírka x dĺžka (mm) |
|
|
Štandard |
15×85 |
|
Individuál |
na požiadanie |
| AVG TRIANGLE PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
20×20×20 | 30×30×30 | 59×59×59 | 70×70×70 | 80×80×80 | 100×100×100 |
|
Individuál |
na požiadanie |
| AVG HEXAGON PERFORÁCIA | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
40, 45, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požiadanie | ≤ 200 |
| AVG BUBBLE EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
25, 50, 70 |
|
Individuál |
na požiadanie | ≤80 |
|
Hĺbka (mm) |
3–6 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív – negatív |
| AVG TRIANGLE EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
59×59×59 |
|
Hĺbka (mm) |
3–6 (podľa hrúbky materiálu) |
|
Orientácia |
negatív – pozitív |
| AVG SQUARE EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
20×20 | 40×40 |
|
Individuál |
na požiadanie | ≤80×80 |
|
Hĺbka (mm) |
0,5–2,5 (podľa hrúbky materiálu) |
|
Orientácia |
negatív – pozitív |
| AVG CIRCULAR EMBOSSING | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
20, 40 |
|
Individuál |
na požiadanie | ≤80 |
|
Hĺbka (mm) |
0,5–2,5 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív – negatív |
| AVG CIRCULAR SHAPCUT | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
30, 40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požiadanie | ≤200 |
|
Hĺbka (mm) |
10–40 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív |
| AVG HEXAGON SHAPCUT | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
30, 40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požiadanie | ≤200 |
|
Hĺbka (mm) |
10–40 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív |
| AVG SQUARE SHAPCUT | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Rozmer (mm) |
|
|
Štandard |
30×30 | 40×40 | 50×50 | 60×60 | 70×70 | 80×80 | 100×100 |
|
Individuál |
na požiadanie | ≤200×200 |
|
Hĺbka (mm) |
10–40 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív |
| AVG CIRCULAR INDIVIDUAL SHAPCUT | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požiadanie | ≤200 |
|
Hĺbka (mm) |
10–40 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív |
| AVG HEXAGON INDIVIDUAL SHAPCUT | |
|---|---|
|
Usporiadanie |
radové, presadené, individuálne, obrazové |
|
Priemer Ø (mm) |
|
|
Štandard |
40, 50, 60, 70, 80, 90, 100 |
|
Individuál |
na požiadanie | ≤200 |
|
Hĺbka (mm) |
10–40 (podľa hrúbky materiálu) |
|
Orientácia |
pozitív |
